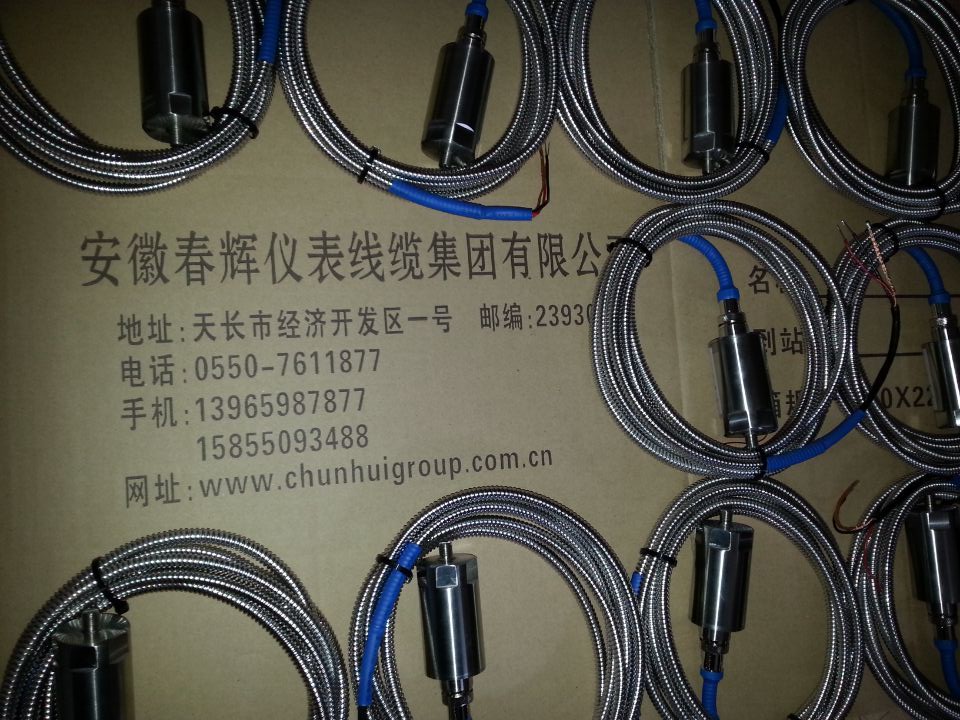

CD-1，CD-4A，CD-5，

CD-6，CD-8，CD-7-C振动传感器

主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。

是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值

可用于对轴承座、机壳或结构相对于自由空间的振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。
机械上最普遍的振动问题，大多数都源于在转子上。如不平衡、不对中、摩擦等等。然而对于有些机械，轴的振动几乎被完全传到轴承壳上，在这种情况下，测量轴承壳的振动（利用安装在机壳上的速度传感器进行测量），对于机械的综合工作，可以提供有意义的信息。这些机械包括：具有滚动轴承的机械和具有油膜滑动轴承的机械。
对于大部分机械来说，进行振动测量，是选用电涡流传感器，它可以直接非接触地检测到轴的真实振动情况。但由于各种原因（安装受到限制以及环境的因素等等）不方便安装电涡流传感器，对于这类机械，如果轴的振动传到轴承壳上的部分足够大，这种机械的振动，可以采用装在轴承上的速度传感器来进行测量。

安徽春辉仪表线缆集团有限公司

CD-1，CD-4A，CD-5，

CD-6，CD-8，CD-7-C振动传感器

主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。

型 号

CD-1

CD-4CD-4a

CD-6CD-6a

CD-7-cCD-7-s

CD-21-cCD-21-sCD-21-t

灵敏度mV/(cm﹒s-1)

600

600

800/1500

600，6000

200；280

频率范围Hz

10～500

2～300

1～300

0.5～20

10～1000

可测位移mm

±1

±7.5/±20

±3

±0.6, ±6

±1

可测加速度m/s2

50

100

100

10

500（冲击）

线性度（%）

5

5

5

5

5

测量方式

相对

相对
