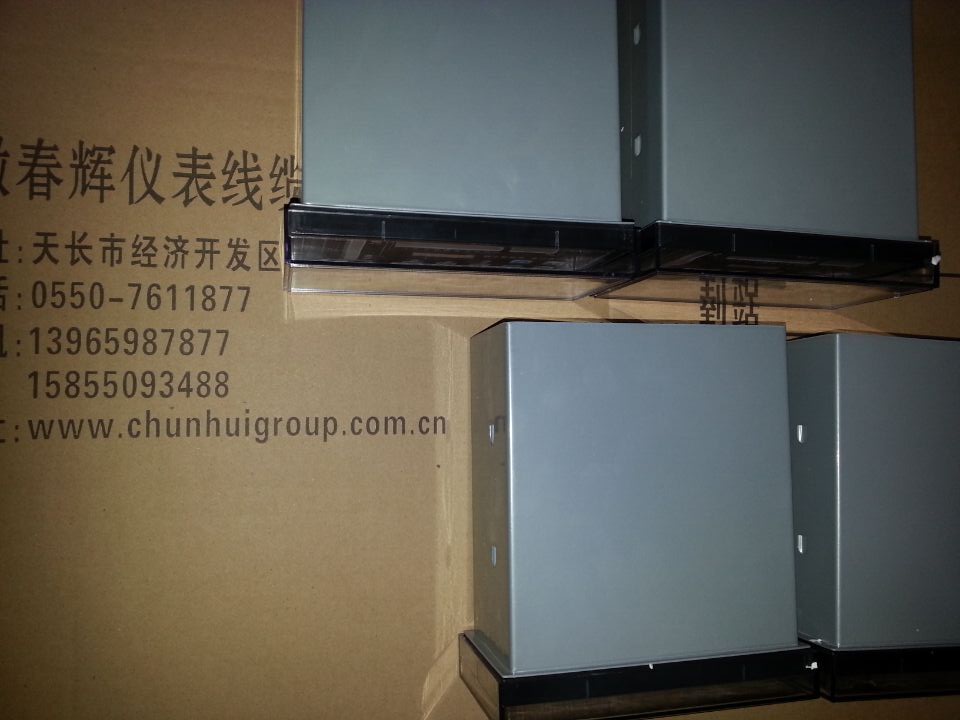

- 产品名称：TWJ-112温度监控仪本厂生产
- 产品型号：TWJ-112系列智能温度监控仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2015-11-21
- 已获点击：650
- 企业类型：制造商
详细说明
TWJ-112系列智能温度监控仪
仪表与仪表的连线和4～20mA输出线，应选择1.5～2.5mm2的被覆铜线，其走线应装在屏蔽铁管内，变送器的输出连线若太长，将两线采用相互绞连的方式敷设，以免造成干扰。可架空敷设或埋于地下，但必须接地良好。测量线与动力布线至少应保持1M以上距离。仪表与热电阻的连线不需用附加调整电阻，在更换动圈仪表时，将线路调整电阻取消即可。温度电阻与仪表的三根连接线及4～20mA输出连接负载线，其长短不会造成测量误差。只要求热 电阻的三根连线直径及长短相等即可；4～20mA的输出线应注意正、负极
使用条件： 环境温度：0～ 50℃;相对湿度：￡90%
电源电压： AC90V～ 265V（50～ 60HZ）或DC24±10%V
基本误差： 0.5%F.S±1字
显示分辨率： 0.001,0.01,0.1,1
输入特性： 电偶型：输入阻抗大于10MW电阻型：引线电阻要求0～5W，三线相等电压型：输入阻抗大于300kW电流型：输入阻抗小于或等于250W
内部冷端补偿温度范围： 0～ 50℃
变送器电源输出： 电压24±10%VDC，电流22mA，可直接配接二线制无源变送器
功耗： <3W
控制方式 | A0 | 不带报警控制输出 | |||||||
A1 | 单路报警（每路四种控制模式） | ||||||||
缺省为 双路报警（每路四种控制模式） | |||||||||
A3 | 外形结构为C、CV的无此项 | 三路报警（每路四种控制模式） | |||||||
A4 | 外形结构为C、CV的无此项 | 四路报警（每路四种控制模式） | |||||||
控制输出类型 | 缺省为继电器输出 | ||||||||
SCR | 可控硅输出 | ||||||||
SSR | 外形结构为C、CV的无此项 | 固态继电器控制信号输出 | |||||||
输入类型 | 缺省为全功能输入（见输入类型表） | ||||||||
T | 订货时指明 | 特殊信号输入 | |||||||
馈电输出 | 缺省为不带馈电输出 | ||||||||
P1 | 一路DC24V（两线制变送输入） | ||||||||
P2 | 一路DC24V（独立输出） | ||||||||
P3 | 一路DC12V（独立输出） | ||||||||
PT | 订货时指明 | 用户制定馈电电压输出 | |||||||
变送输出 | 缺省为不带变送输出 | ||||||||
C1 | 电流变送输出：0～10、4～20、0～20mA任选 | ||||||||
C2 | 电压变送输出：0～5、1～5V任选 | ||||||||
CT | 订货时指明 | 用户制定变送输出 | |||||||
供电方式 | 缺省为开关电源：AC60～260V或DC24～350V | ||||||||
L | 线性电源：AC220V±10%标准电阻箱的误差应≤被校仪表1/3～1/5，选择分辨力为0.01Ω的电阻箱。首先检查起始点和满度值，然后在中间选择2～3点检验，其误差应符合仪表所标定的等级。 | ||||||||
”，“Rt”断阻报警指示灯也将同时闪烁，接线端子（10）（11）脚接通，此时4～20mA输出为4mA。连线接好以后仪表显示由“
