- 产品名称：JX74-M16X1-100-05K转速探头
- 产品型号：JX74-M16X1-100-05K转速探头
- 所属类别：传感器 > 电磁/磁敏传感器
- 发布时间：2015-11-20
- 已获点击：594

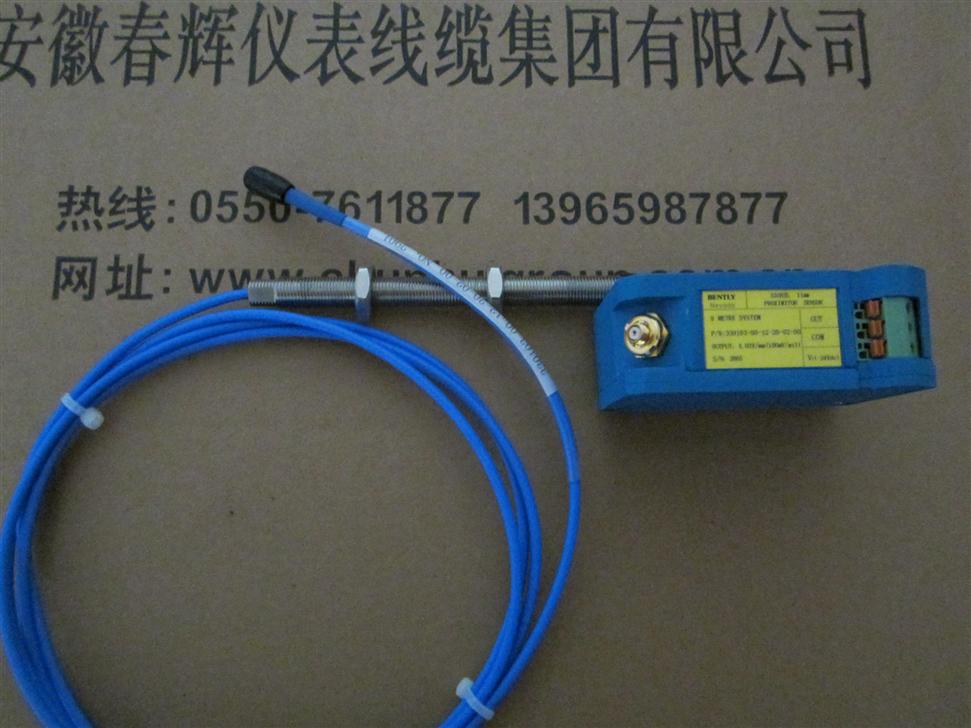

JX74-M16X1-100-05K转速探头
采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等。 随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作。传感器安装使用方便，通用性好，已被广泛应用于各种领域。
当金属齿经过传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用 产品特点： 测量高
防水防油
感应对象为磁性材料或导磁材料
技术指标：
电 源Ut：供电DC +8V～+24V
工作电流：≤8mA
检测距离：≤3.0mm
测量频率范围：0～20KHz
工作温度：-20℃～+85℃
安装螺纹：M16×1（可以有其它选择）,壳体长度50mm以上
输出信号：
波形：转速脉冲波形
幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V
出线方式：提供端子连接和直接电缆出线两种方式
注意事项：
1、传感器输出线中的金属屏蔽层应接大地零线。
2、不允许在温度为25℃以上强磁场环境中使用及放置。
3、安装及运输过程中应避免强烈撞击。
4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。
