- 产品名称：垂直水平低频振动传感器MLV-9W，MLV-9S，MLV-9S-A01-B02-C02-D01
- 产品型号：垂直水平低频振动传感器MLV-9W，MLV-9S-A01系列
- 所属类别：传感器 > 智能传感器
- 发布时间：2015-11-05
- 已获点击：499
- 企业类型：制造商
详细说明

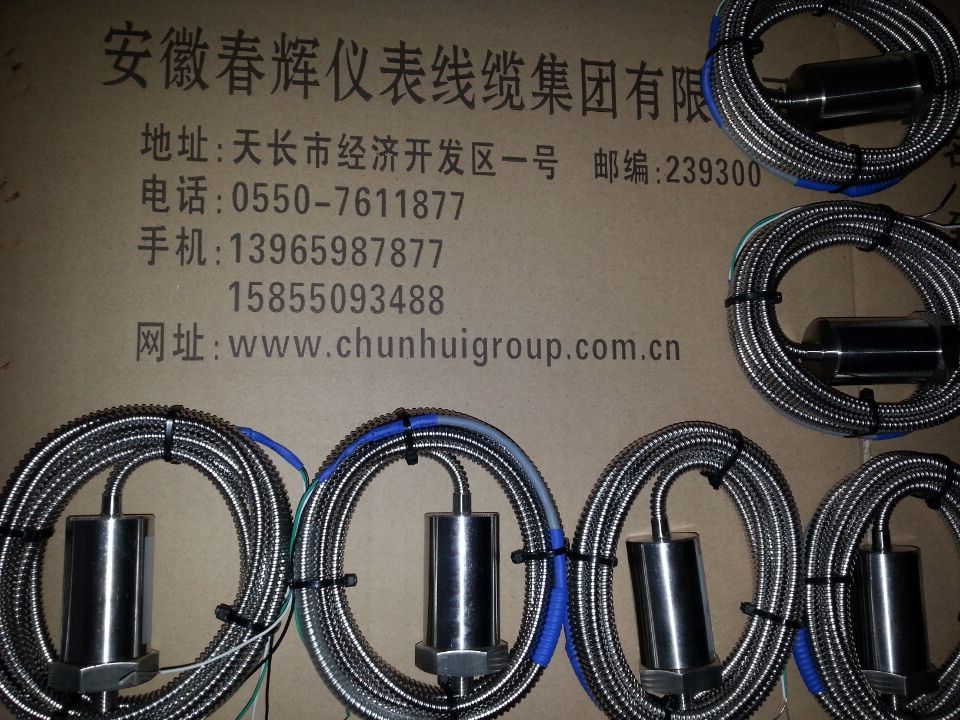

垂直水平低频振动传感器MLV-9W，MLV-9S，MLV-9S-A01-B02-C02-D01
MLV/S-9系列一体化低频振动速度传感器是将机械结构固有频率较高的地震式振动速度传感器经过一套低频扩展校正电路，能达到0.5Hz或更低。MLV/S-9低频振动传感器既保持了振动速度传感器的一些特点：如抗振、耐冲击、高稳定度，又具有良好的低频输出特性，可直接输出振动位移信号，即振幅信号。 MLV/S-9一体化低频振动速度传感器适用于大型水轮发电机组和低速回转机械的振动监测、机床测试、地震监测与地质勘探、高层建筑与结构的振动分析，路基和桥梁的动态变形与振动测试。
利用磁电感应原理把振动信号变换成电信号，主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性的固定磁钢、机械质量（线圈组件）用弹簧元件悬挂于壳体中。工作时将传感器安装在被测的设备上，当机械设备在传感器工作频率范围内产生振动时，传感器内线圈与磁钢做相对运动，切割磁力线，在线圈内产生感应电压，该电压信号正比与被测物体的振动速度值，既监测到振动速度值，若对该信号进行积分放大得到振动位移幅值。
二、本传感器有如下特点
1、MLV系列传感器有很低的使用频率,适用转速低频的机械振动监测，该产品已申报。
2、输出阻抗较低有很好的信噪比可用一般的交流电表和示波器配合读数。
3、有较小的横向振动比 。
4、本传感器分垂直安装和水平安装两种安装方式（蓝色为水平安装，橘红色为垂直安装）
三、主要技术指标
频率范围：低频低端频率0.2Hz（-3db）
位移：X 0.2Hz – 30Hz; 速度: V 0.2Hz – 1000Hz
灵敏度：速度（5Hz） V：20mV/mm.s-1 (±2%)
位移 X：8mV/um或5mV/um (±2%)
量程： 位移 ±1.5mm
线性误差: ≤5%
频响误差: ≤5%
输出电压: 8V
供电电压 ±12V
技术参数
t频率响应：0.5 ~ 200Hz（－3db）
t灵敏度：300mV/mm/s （可根据客户调整）位移输出型8V/mm±5%（可根据客户要求调整）；
t可测量程：同灵敏度相关联，灵敏度越大，量程越小。
灵敏度越小，量程越大。
t输出形式：-10V～+10V, 4~20mA
t幅值线性度：<3 ％
t供电电源：±12VDC、+24VDC、-24VDC
t输出接线形式： 直接出线 航空插头型
t使用温度范围：－30～60℃
t环境条件：防尘，防潮（95 ％不冷凝）
t采用不锈钢材料密封焊接。
三、主要技术指标
频率范围：低频低端频率0.2Hz（-3db）
位移：X 0.2Hz – 30Hz; 速度: V 0.2Hz – 1000Hz
灵敏度：速度（5Hz） V：20mV/mm.s-1 (±2%)
位移 X：8mV/um或5mV/um (±2%)
量程： 位移 ±1.5mm
线性误差: ≤5%
频响误差: ≤5%
输出电压: 8V
供电电压 ±12V
技术参数
t频率响应：0.5 ~ 200Hz（－3db）
t灵敏度：300mV/mm/s （可根据客户调整）位移输出型8V/mm±5%（可根据客户要求调整）；
t可测量程：同灵敏度相关联，灵敏度越大，量程越小。
灵敏度越小，量程越大。
t输出形式：-10V～+10V, 4~20mA
t幅值线性度：<3 ％
t供电电源：±12VDC、+24VDC、-24VDC
t输出接线形式： 直接出线 航空插头型
t使用温度范围：－30～60℃
t环境条件：防尘，防潮（95 ％不冷凝）
t采用不锈钢材料密封焊接。
