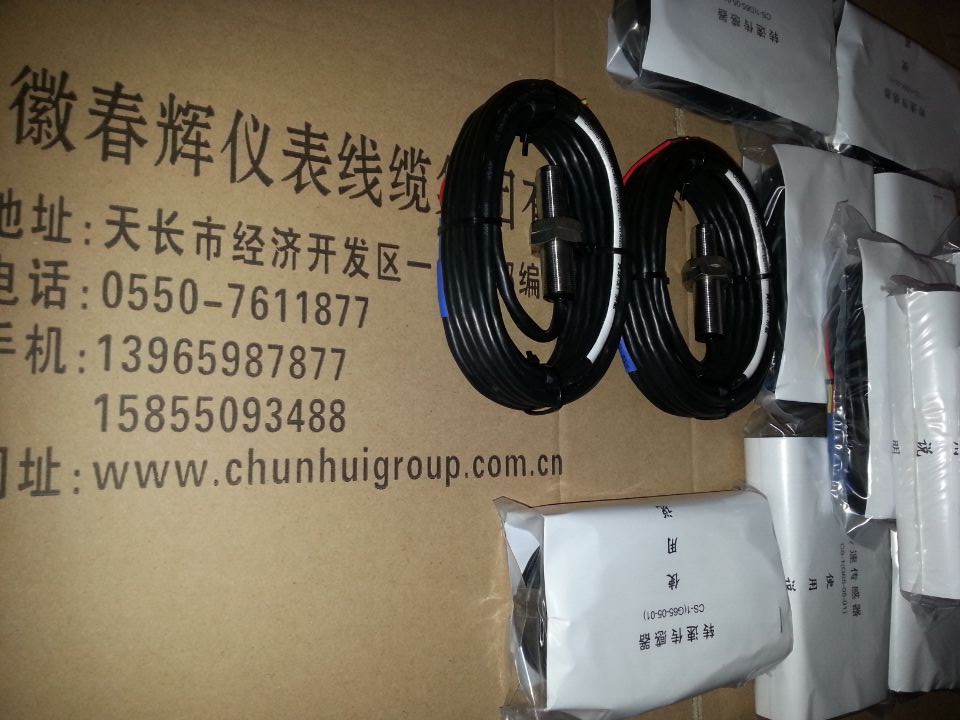

CS-1D/CS-3-090/CS-3F/CS-1-D-065-05-01/XS12J-3Y转速探头
  • 产品名称：CS-1D/CS-3-090/CS-3F/CS-1-D-065-05-01/XS12J-3Y转速探头
  • 产品型号：CS-1D/CS-3-090/CS-3F/CS-1-D-06
  • 所属类别：传感器 > 速度/加速度传感器
  • 发布时间：2015-11-02
  • 已获点击：611
  • 企业类型：制造商
详细说明

CS-1D/CS-3-090/CS-3F

CS-1-D-065-05-01/XS12J-3Y转速探头

在传感器前端绕有线圈,当齿轮旋转时,通过传感器线圈的磁力线发生变化,在传感器线圈中产生周期性的电压,通过对该电压处理计数,就能测出齿轮的转速.该传感器外壳使用不锈铡,输出信号强,抗干扰性能好,安装使用方便,可在烟雾、油气、水气等恶劣环境中使用。
2、传感器的技术参数
1．直流电阻： 200±15Ω(25℃)
2．测速齿轮形式： 模数2～4（渐开线齿轮）
3．工作温度： -10～+120℃
4．抗 振 动： 20g
5．螺纹规格：φ16传感器(M16×1)
6．重量：约180g
7．转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿,传感器输出电压为峰峰值)


转速（ n/min）

70

100

224

342

477

665

920

1167

1505

2080

2509

3050

3606

4334

4620

输出电压 (v)

0.8

1

2

3

4

5

6

7

8.5

10

12

13

15

17.5

18.5

二、技术数据：
    1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                  1000转／分 >5V(有效值)
                  2000转／分 >10V(有效值)
                  3000转／分 >15V(有效值)
    2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗： 在500V直流时>50MΩ
    4、工作温度： -20℃～l20℃
    5、重 量： 180克左右(不包括尾部引线)
三、工作原理：
    使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
    当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
                   F＝(n/60)×Z
式中：F为频率     Hz／秒
      n为被测轴转速   转／分
      Z为齿轮齿数
    当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到智能转微机测速仪表中，就可以反应出轴的转速

CS-3-090转速传感器、CS-3F反转速传感器技术参数
1．测量范围： 0～20000个脉冲/秒
2．测量： ±1个脉冲/秒
3．安装距离： ≤1mm
4．齿轮模数： ≥1
5．齿轮厚度： ≥5mm
6．输出方式： 集电极开路输出
7．环境温度： -40～120℃
8．供电电压： DC 12V～DC 24V
9．功 耗： 1W
