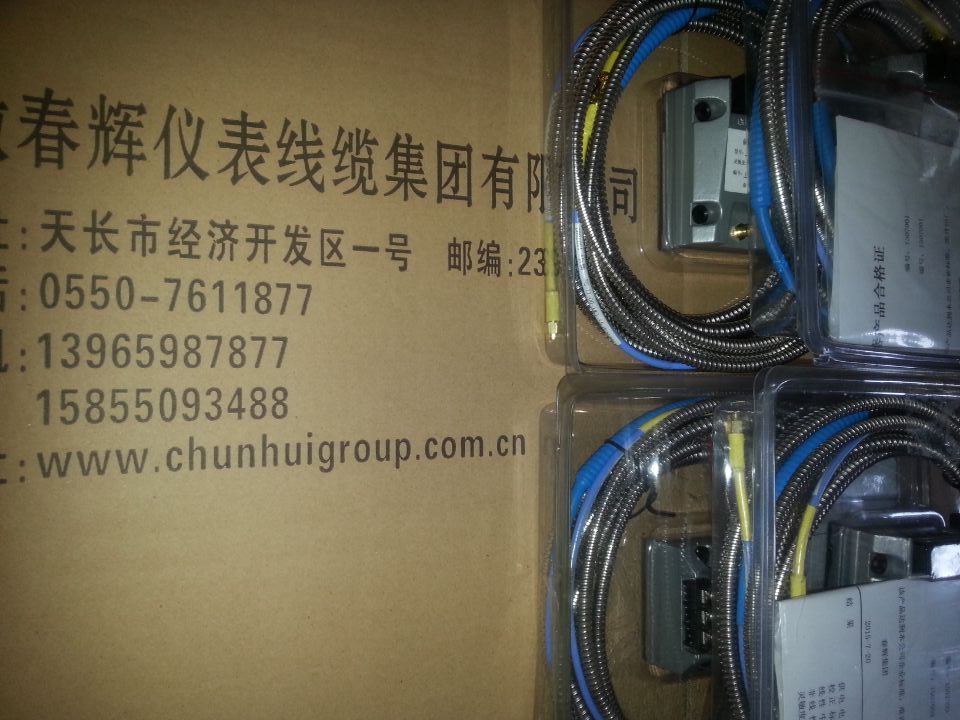

8300-A25-B90，8300-A11-B90，8300-A08-B90电涡流转速位移传感器
  • 产品名称：8300-A25-B90，8300-A11-B90，8300-A08-B90电涡流转速位移传感器
  • 产品型号：8300-A25-B90，8300-A11-B90
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2015-10-31
  • 已获点击：570
  • 企业类型：制造商
详细说明

8300-A25-B90，8300-A11-B90，8300-A08-B90电涡流转速位移传感器

是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。
　　列如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。 传感器可应用于易燃、易爆等危险场所，使用时必须和关联设备LB896齐纳安全栅配套使用。产品防爆标志为ExiaⅡCT2～T5，防爆合格证号为GYB06901。产品标准为Q/ZH6112-2006。

探头
　　探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头。
延伸电缆
　　延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。  前置器是系统的部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格，8300前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为5ｍ、9ｍ二种类型。

在制作过程中，探头端部采用耐高温 PPS 工程塑料（或陶瓷材
料）通过“二次注塑”成型将线圈密封，使探头
在恶劣的环境中能可靠工作。由于端部线圈直径决
定了传感器的线性量程，因此我们通常用端部线圈
直径来分类和表征各型号探头，一般情况下，传感
器线性量程大致是探头端部直径的1/2～1/4。

传感器输出正比于探头端部与被测导体表面之间的
距离的电压信号，既能进行静态（位移）又能进行
动态（振动）测量，主要用于测量滑动轴承机械的
相对振动、位移、键相和转速；以及水轮机组的摆
度，适合较高温度情况下的工业现场。所有负电压
输出型的电涡流传感器符合美国石油学会（API）
为这类传感器制定的670标准。

探头和延伸电缆
采用先进的模具技术保证了探头端部和主体的牢固
连接。专门设计的探头电缆封装结构，可使电缆安
全地连接到探头端部，能承受330牛（75 磅）的拉
力。延伸电缆本身具备一定的耐腐蚀、防油、防水
的功能，可以防止油或其它液体沿电缆内部泄漏到
机器外部。

前置器 可以采用紧凑的导轨安装，也可以采用传统
的螺钉面板安装，两种形式的安装基板均具有电绝
缘性，不再需要独立的绝缘板。前置器抗无线电干
扰能力强，达到欧洲电磁兼容性标准。

同轴接头
探头、延伸电缆和前置器都带有防腐蚀的镀金铜接
头。接头只需用手指紧固，特殊设计的机械锁紧装
置能防止连接松动；接头在安装或拆卸时也不需要
特殊的工具。探头和延伸电缆在订货时可选择带有
接头保护器；推荐在潮湿环境中安装选用接头保护
器，以提供必要的环境保护。
根据不同的工业现场监测要求，电涡流传感器可与
二次仪表（监测器） 或信号调理器（变送器）、测
试仪器输入配接,组成完整的设备状态监测系统。

工作电源：-24VDC
标准试件材料：45#钢 或42CrMO 钢（AISI 4140）
互换性误差：5米或9米系统内，对于经校准的同型号
                         探头、延伸电缆、前置器互换产生的灵
                         敏度。
纹波：≤20mV
温漂：≤0.05%/℃
前置器输出阻抗：50Ω
前置器至监测器现场连线：允许300米
电磁兼容：符合CE标准
隔离：对地绝缘安装
安全批准： 本质安全Exia ⅡC T4,在危险区域使用时，
                       安装本质安全栅。

环境限制

工作和储存温度：探头 -20℃～+125℃
                                   延伸电缆-20℃～+125℃
                                   前置器-20℃～+85℃
相对湿度：当具有接头保护时，无浸水，100%冷凝

物理特性

探头端部材料：PPS
探头壳体材质：304 不锈钢
探头电缆和延伸电缆：75Ω三维轴向绝缘
电缆铠装材料：304 不锈钢
前置器壳体材料：有两种壳体，铝压铸或ABS塑壳
同轴接头材料：镀金黄铜或铍铜
