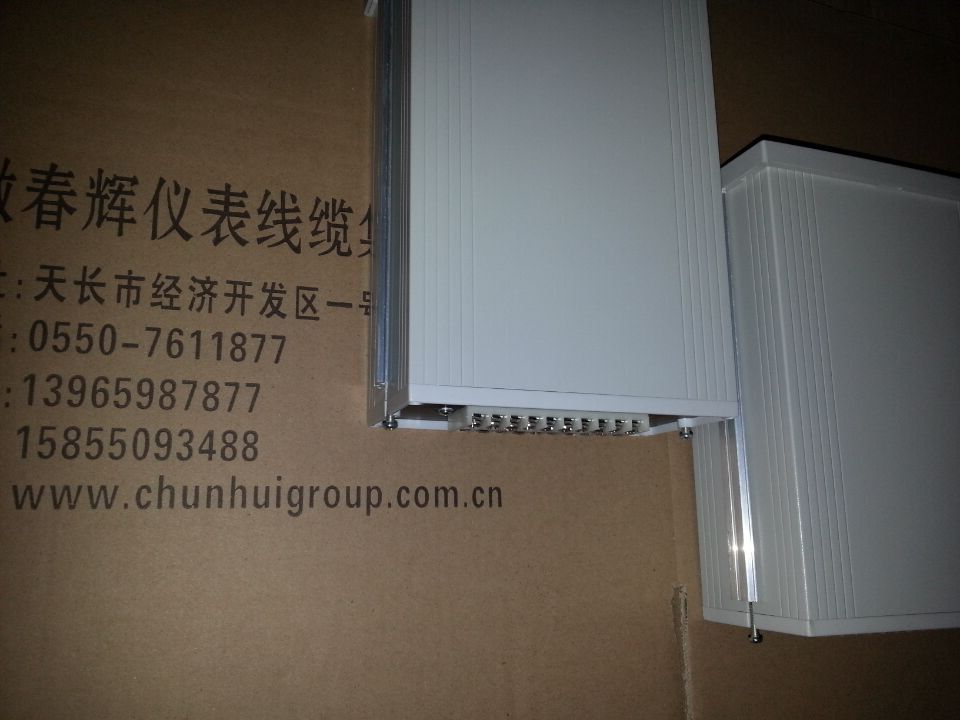

- 产品名称：SZC-04-A02-B02-C01，SZC-04F-A2-B1-C2智能转速监视仪
- 产品型号：SZC-04-A02-B02-C01，SZC-04F-A2-
- 所属类别：工业自动化仪表 > 机械量检测仪表
- 发布时间：2015-10-29
- 已获点击：486
- 企业类型：制造商
SZC-04-A02-B02-C01，
SZC-04F-A2-B1-C2智能转速监视仪
SZC-04-A02-B02-C01智能转速监视仪能根据被测对象的转速高低，以测频、测周的方法进行综合测量。旋转机械特别是蒸汽透平，转速突然飞升是最危险的情况之一，有可能带来灾难性的后果。机组启动、停止时的升、降速测量，以及如何快速通过临界转速，都是极其重要的，该监视仪可配接磁阻式传感器、电涡流传感器、霍尔传感器来监测机组的转速。主要适用于电力、石油、化工等工业部门旋转机械转速的监视和保护。
功能说明
实现智能处理：报警I值、II值可通过面板按键任意设置；
在设定状态下1分钟不按操作键，可自行回到测量状态；
报警延时调整范围0.5～3秒，以防止现场干扰引起误报警；
具有上、掉电检测功能，同时切断报警输出回路，能有效抑制仪表误报警；
后背板上有与转速值成正比的电流输出；
设定参数密码保护。
技术指标
电气指标
外接电源：
电压：220VAC±10%；频率：50Hz；功耗：＜10W。
输入
信号：接受一个磁阻式测速传感器输出信号；
波形：脉冲或正弦信号；
幅值：50mV一20VAC(有效值)；
输入阻抗：＞10 KΩ。
量程：1 ～ 9999 rpm。
显示：
显示方式：四位0.8英寸LED数码管；
显示：±1 rpm；
分辨率：1 rpm；
LED指示：报警Ⅰ值、报警Ⅱ值，红色LED。
齿数：1～120齿。
输出：
电流输出：DC 4～20mA四线制，±1％；
输出负载：≤500Ω
报警点设置：
范围：0～100％满量程；
度：±0.5％。
继电器：
密封：环氧树脂；
接点容量：2A／250V AC或1A／28V DC；
节点输出：常开触点。
SZC-04F-A2-B1-C2智能转速监视仪
具有反转报警功能，是专门为工业给水泵等旋转机械设计的，它配接两个SMCB-01或一个SMCB-02磁敏转速传感器，按照要求的角度安装，既可监测设备转速，也可测量轴的旋转方向，并在设备反转时提供报警和保护信号。
技术参数
■ 输入信号：二个SMCB-01或一个SMCB-02型磁敏转速传感
器信号；
■ 显示方式：5位0.8英寸红色LED数字显示；
■ 测量范围：1~15000转/分；测量：1转±1个字；
■ 测速齿轮或槽：设定范围1~200以内任意设定；
■ 传动系数：设定范围1~200以内任意设定；
■ 电流输出：对应量程线性输出4~20 mA；准确度：满量程的±1.0%；负载：500Ω；
■ 报警设定：上限3级，反转报警1级，并在满量程范围内任意设定；
报警输出：LED指示灯，继电器常开接点闭合输出，容量DC28V/2A，AC250V/2A；
反转响应时间：不超过轴反向转动一圈所需时间；
■ 使用电源：220VAC±10％，50Hz±5%；功耗＜10W；
■ 使用环境：周围无腐蚀性、无强磁场等场合；
使用温度：0~50℃；
储存温度：-40~60℃；
相对湿度：20~90%（非冷凝）；
■ 外形尺寸：宽160×高80×深225（mm3）； 160x80x240;160x80x150
开孔尺寸：宽152×高76（mm2）；
安装方式：盘装式。
