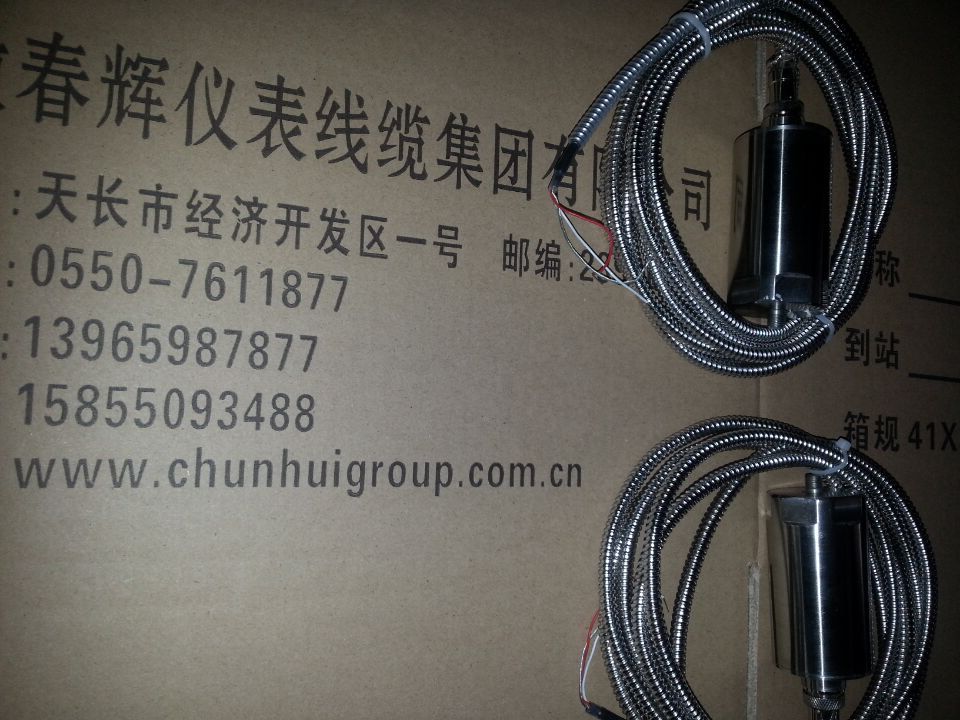

振动变送器XH-VSG-2I-A01-B03-C02,XH-VSG-21-A04-B04-C01
  • 产品名称：振动变送器XH-VSG-2I-A01-B03-C02,XH-VSG-21-A04-B04-C01
  • 产品型号：振动变送器XH-VSG-2I-A01-B03-C02
  • 所属类别：变送器 > 其他变送器
  • 发布时间：2015-10-22
  • 已获点击：521
  • 企业类型：制造商
详细说明

振动变送器XH-VSG-2I-A01-B03-C02,

XH-VSG-21-A04-B04-C01

XH-VSG-21-A04-B04-C01一体化振动变送器将磁电式振动传感器、精密测量电路集成在一起，构成高振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、电动机、水泵等工厂设备振动的理想选择。

将传感器采样的振动信号经变送器线性化、归一化处理后，直接输出4-20mA 信号。一体化轴承振动变送器取消了变送器或仪表，减少了接线环节和安装环节，减少了故障率，它将传统的外部前置器和仪表部分的滤波、信号归一化处理、信号输出等功能模块化，增强了系统的集成度，体积小，提高了可靠性。本产品采用采用低功耗器件和电路，内置加速度芯片，两线制输出，提高稳定性和使用寿命。配接安全珊适用于防爆场所，采用先进的贴片工艺，使产品结构紧凑，大大缩小了重量和体积，降低了功耗，同时由于传感器和处理电路集成一体，，避免了信号的长距离传输，从而提高了抗干扰能力。

主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等），可测量振动速度或者振动幅度。它是由运动线圈切割磁力线而输出电压的电磁式变送器。

1．测量范围：频率：10～300Hz
             振幅：0～200μm *、0～300μm 或0～500μm（峰—峰值）
             烈度：0～20mm/s*、0～30mm/s或0～40mm/s（真有效值）
2．测量：±0.5级 ,线性误差≤1%FS
3．测量方法：垂直、水平、轴向
4．输出信号：电流输出： 4～20mA（负载≤1KΩ）
5．环境温度：-10～65℃（相对湿度≤85%）
6. 供电电压：DC+24V （功耗≤3W）

注意事项
1 测振变送器应防止剧烈碰幢和敲打。
2 运输过程和贮存时应置于专用包装盒内。

▲     监测旋转机械的振动，如轴瓦、机壳、机架
振动等，并输出振动的速度(烈度)、位移值。
▲     安装方式：在机器轴瓦盖上开一个M8孔（有效
深度10mm），直接用M10螺栓固定。
▲     输出： 3%
▲     负载能力：不大于500Ω

量程范围：A□：1-0～200um；2-0～500um；3-0～1000um （幅度）
               4-0～10.0mm/s；5-0～20.0mm/s；6-0～50.0mm/s （烈度）
