- 产品名称：GAMX-2011/GAMX-2012/GAMX-2007/GAMX-2015位置定位器模块
- 产品型号：GAMX-2011/GAMX-2012/GAMX-2007
- 所属类别：工业设备配套产品
- 发布时间：2015-10-15
- 已获点击：714
- 企业类型：制造商
详细说明

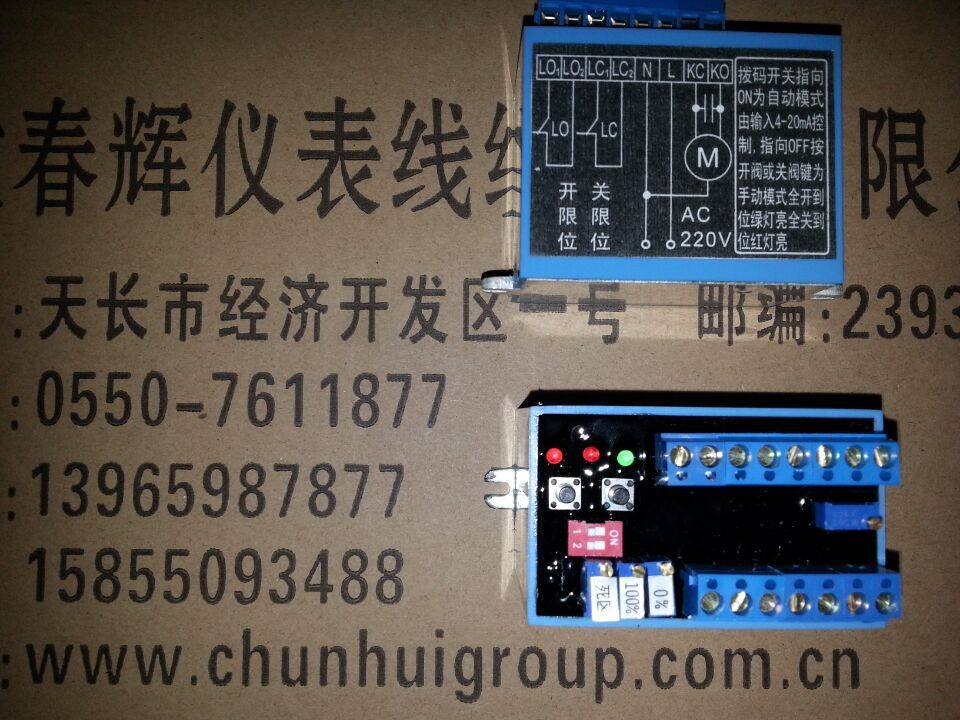

GAMX-2011/GAMX-2012/GAMX-2007/GAMX-2015位置定位器模块
模块技术说明
一、特点：
1． 输入电流4-20mADC输入阻抗250欧姆
2． 输出电流4-20mADC输出负载270欧姆
3． 内置电子刹车，防机械惰走
4． 输入断信号执行器保持原位（特殊要求开闸或关闸）
5． 无触点功率输出AC220V

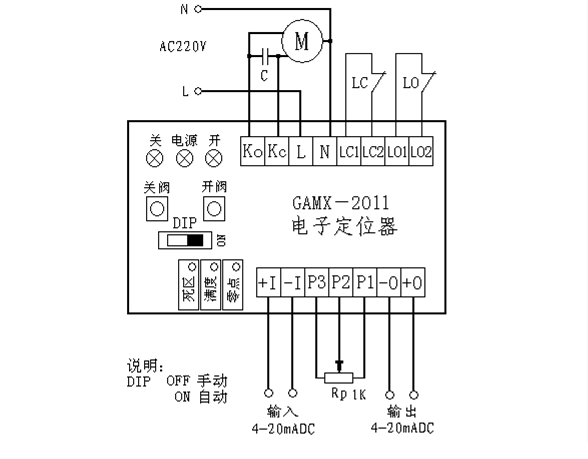

定位器引出端子图：
按电路图将定位器与执行器连接，并确认无误。
接通220V电源，定位器电源指示灯亮，将拨码拨到OFF，转入手动操作，按关阀按键执行器向关向运行，关向指示灯亮（红），全关到位后，旋转零位电位器使阀位输出为4mA；按开阀按键执行器向开向运行，全开到位后，旋转满度电位器，直至全关对应阀位输出4mA，全开对应阀位输出20mA，手动调式结束，将拨码开关拨到自动，定位器转入自动状态，电位器跟踪输入信号，如有震荡可适当调整死区电位器。
