- 产品名称：一体化振动变送器ZT-YB40-A05，ZT-YB40-A1
- 产品型号：ZT-YB40-A05，ZT-YB40-A1
- 所属类别：变送器 > 其他变送器
- 发布时间：2015-10-08
- 已获点击：522
- 企业类型：制造商

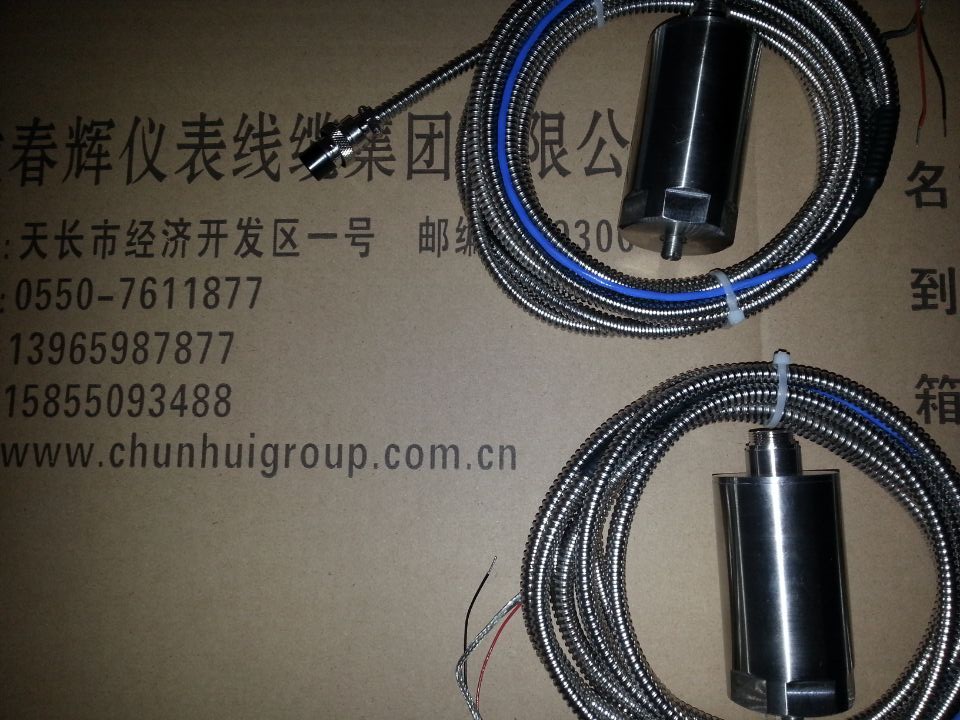

一体化振动变送器ZT-YB40-A05，
ZT-YB40-A1
主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等），可测量振动速度或者振动幅度。它是将运动线圈切割磁力线产生的电压转换为电流输出的振动变送器，具有体积小、防爆、性能稳定、安装容易等特点。
将磁电式速度传感器，精密测量电路集成在一起，实现了传统的“传感器+变送器”模式的振动 测量系统的功能，适合于构建经济型高振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。 2．技术参数
● 量 程：振动幅度：0～200um；0～500um；0～1000um
振动烈度：0～10.0mm/s；0～20.0mm/s；0～50.0mm/s
● 频率响应：5 ～ 500 Hz
● 自振频率：10Hz
● 输出电流：4～20mA
● 输出阻抗：≤500Ω
● 工作电压：DC24V
● 连线方式：二线制(DC24V电源与4-20mA共用2根线）或三线制(地、电源、输出）
● 加速度：10g
● 测量方向：垂直或水平
● 使用环境：温 度 -40℃～85℃ 相对湿度 ≤90%
量程选择 | 100：0～100μm、 10：0～10mm/s、 200：0～200μm、 20：0～20 mm/s、 300：0～300μm、 30：0～30 mm/s、 500：0～500μm 50：0～50 mm/s | ||
正确的将变送器与被测体连接，固定方法一般用厂家配备的双头螺钉一头固定在变送器底座中心孔，另一端固定在旋转机械的轴承盖合适的位置。为消除现场干扰，必须使用屏蔽电缆，且屏蔽层一端接地。
对变送器安装的防护措施，可以使用防护罩，其余由用户因地制宜自行处理。
 |
(1)保护横向变送器挡板示意图
|
(2)防止漏水漏气档板示意图
 (3) 磁场屏蔽罩示意图（或防护罩） 变送器的安装及防护 |
注意事项
1． 变送器应防止剧烈碰幢和敲打。
2． 运输过程和贮存时应置于专用包装盒内。
