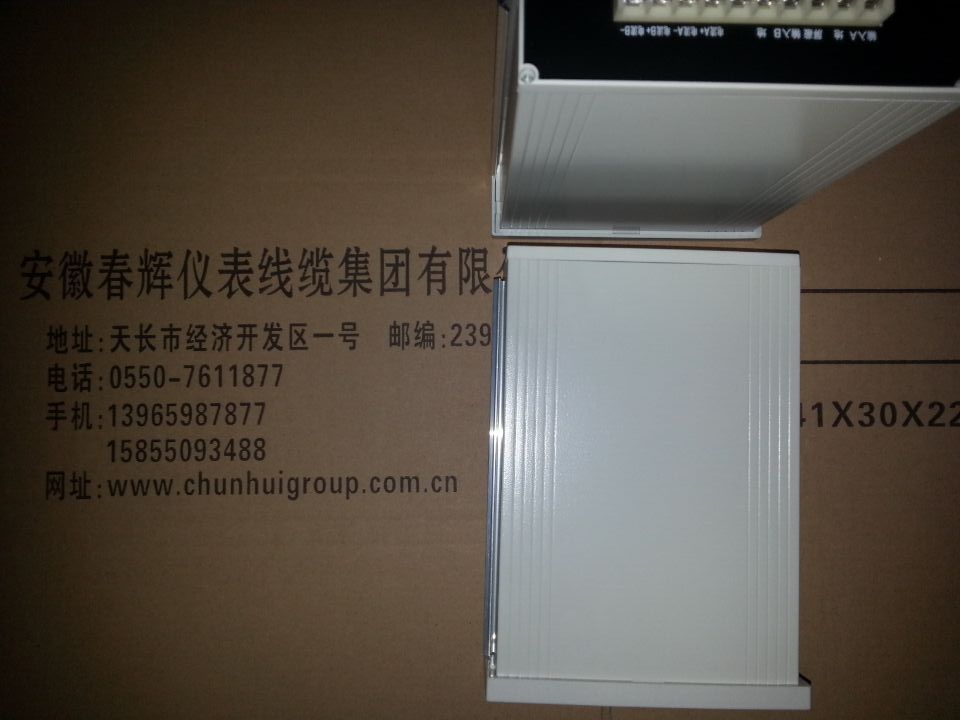

QBJ，SDJ，HZD，CZJ智能振动监测保护仪
  • 产品名称：QBJ，SDJ，HZD，CZJ智能振动监测保护仪
  • 产品型号：QBJ,SDJ智能振动监测保护仪
  • 所属类别：工业自动化仪表 > 显示控制仪表
  • 发布时间：2015-10-07
  • 已获点击：617
  • 企业类型：制造商
详细说明

QBJ,SDJ系列智能振动监测保护仪


HZD，CZJ系列振动检测仪表

主要适用于发电、钢铁、冶金、化工等领域，对各类旋转机械的轴瓦振动（振动）及轴振动（相对振动）进行连续监视和测量，便于用户对机器工况进行分析和维护。当机器振动超过正常值时，本装置会立即发出报警及危险信号，使您的机器能够及时得到保护，避免不必要的经济损失。

技术参数

振动振幅：0～500.0um（峰～峰值 量程可由用户任意设定）
振动烈度：0～50.00mm/s（均方根值 量程可由用户任意设定）
精 度：线性误差：≤±0.5%
配用SG-2传感器频率范围：10～300Hz
频率响应：40～60Hz≤±0.5%
　　　　　30～100Hz≤±2%
　　　　　10～300Hz≤±3%
配用CWY-DO-φ8mm电涡流传感器频率响应：1～300Hz≤3%
输出电流：4～20mA(自动对应上下限量程)
　　　　　(负载﹤1KΩ,带有隔离栅,可直接送入DCS系统)
　　　　　TDM输出(用于振动信号的分析)
　　　　　RS485通讯接口输出（用户可选择）
报警、危险二级开关量输出：AC220V/3A,或DC27V/1A
噪声电平：无讯号输入时≤1%（满度值）
使用温度：仪表 -25～45℃ (相对湿度≤80%)
　　　　　SG-2常温传感器 -25～100℃ (相对湿度≤90%)
　　　　　SG-2W高温传感器 -25～160℃ (相对湿度≤90%)
　　　　　CWY-DO-φ8mm电涡流传感器 -25～120℃ (相对湿度≤90%)
供电电压：AC220V/50Hz±10%
安装方式：盘装或安装在就地防护箱内
仪表外形尺寸：宽160×高80×深260(mm)
仪表开孔尺寸：宽156×高76(mm)
SG-2振动速度传感器外形尺寸：Ф35×65mm
固定螺钉：M10×1.5×10mm(深度)
CWY-DO-φ8mm电涡流传感器螺管安装螺纹：M10×1mm
前置器外形尺寸：80×64×34mm

主要功能

· 实现智能化处理，所有功能可通过前面板按键操作，振动幅度、振动烈度测量通过密码进入功能切换键任意设置选择
· 适宜长期在线监测，安装调试方便简单
· 报警、危险值输出通过按键任意设置
· 报警、危险开关量信号可任意延时设置
· 在数据设置值查看中,1分钟不进行键盘操作,自动回到测量状态
· 测量值的记忆
· 断线检测保护、断线封锁继电器输出,OK灯灭、恢复时封锁延时5秒解除（轴振动测量时）
