TD-1G位移传感器
  • 产品名称：TD-1G位移传感器
  • 产品型号：TD-1G位移传感器
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2015-10-07
  • 已获点击：426
  • 企业类型：制造商
详细说明

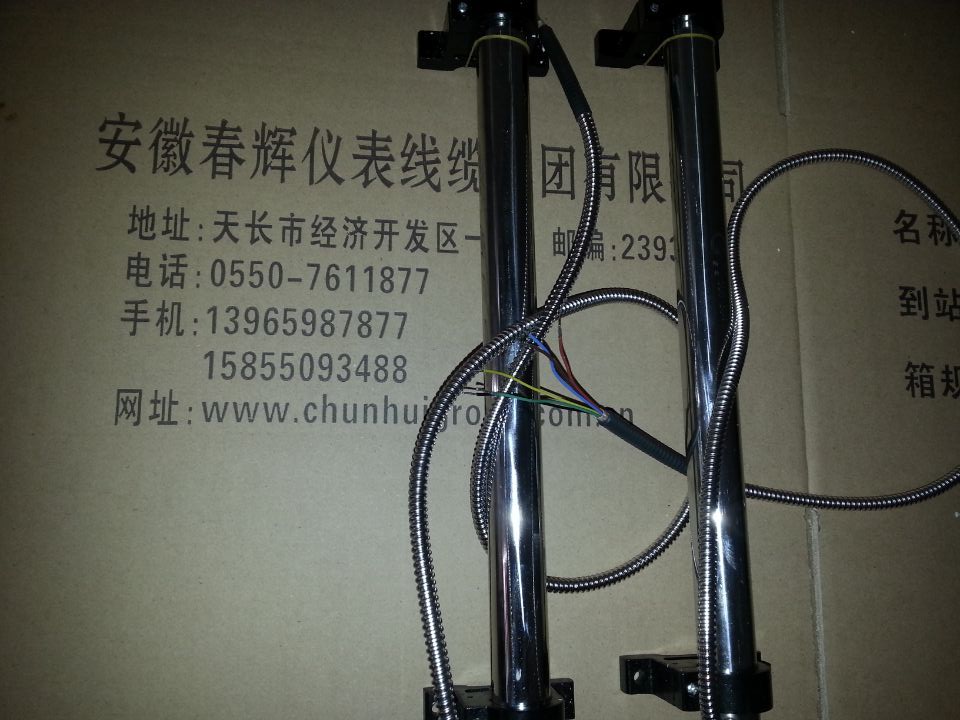

TD-1G 位移传感器

是一种高可靠性的LVDT位移传感器。它可用于汽轮机汽缸膨胀，阀位开度位移测量。由于产品的耐用性和高性，因此它有着广阔的应用范围

如图所示，当一个铁芯在螺旋线圈内移动时A与B之间的阻抗和B与C之间的阻抗产生变化。当A与C之间供给一恒定的电压时，由于这些阻抗的变化是与铁芯的移动成正比，即电压的变化与铁芯的位移成线性比例关系，所以取出 VAB、VBC的电压差值即可测量出铁芯的位移量。

技术参数
■ 行程范围：
   TDZ-1 阀位传感器：0 ~ 20、35mm
   TD-1G次阀位传感器：0 ~ 20、35、50、100、150、200、250、300、350、400、500、600
   TD-2G 热膨胀传感器：0 ~ 25、35、50mm
   UT-81 油箱油位传感器：±100、±200、±300、±400mm
■ 励    磁：1500Hz，10 ~ 20VAC
■ 线性阻抗：250Ω±50Ω（1500Hz）
■ 线 性 度：有效全量程的±1.5%
■ 使用温度: -10 ~ 100 ℃
■ 相对湿度：≤ 90% 非冷凝
