ZHJ-2-01

ZHJ-2-02, ZHJ-2W

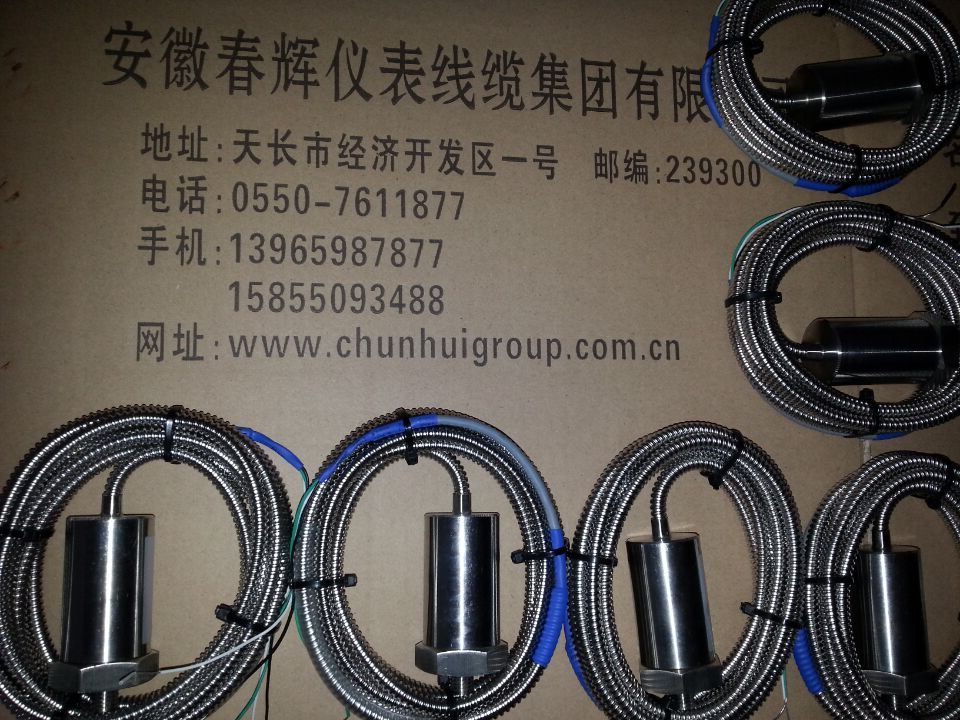

ZHJ-2振动速度传感器

1．灵敏度：30mV/mm/s
2．加速度：8g
3．测量范围：2mm
4．频率响应：10 ～300Hz
5．环境温度：-10～100℃（相对湿度：≤90%）
-10～160℃

6．测量方法：垂直、水平
7．重量：250g
8．固定螺孔：M10×1．5×10（深）
9．外形尺寸：φ35×60mm

订货指南

ZHJ-2-01探头部件
ZHJ-2－01-A□□－B□□－C□□
A：温度范围 01：高温型、02：普通型

B：固定螺孔螺孔M5×1.5×10（深），螺孔M20×1.5×10（深），例如：10＝M10×1.5×10
C：安装方向 01：垂直和水平、02：水平、03：轴向

ZHJ-2-02电缆部件
ZHJ-2－02－A□□－B□□
A：电缆长度长度自定义（以每10mm增加），例如：09＝9m
B：铠装选择 01：铠装，02：非铠装

例：普通型，电缆长度为5m，固定螺孔为M10×1.5×10（深），
垂直安装的振动速度传感器订货代号为：探头ZHJ-2－01-
02 -10-01，电缆ZHJ-2－02-05－01

传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置

工作原理：
ZHJ-2振动速度传感器是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。

技术参数：
1．灵敏度：30mV/mm/s
2．加速度：8g
3．测量范围：2mm
4．环境温度：-10～100℃（相对湿度：≤90%）
-10～160℃（ZHJ-2W [W表示高温型传感器]）
5．测量方法：垂直、水平
6．重量：250g
7．固定螺孔：M10×1．5×10（深）
8．外形尺寸：φ35×60mm
