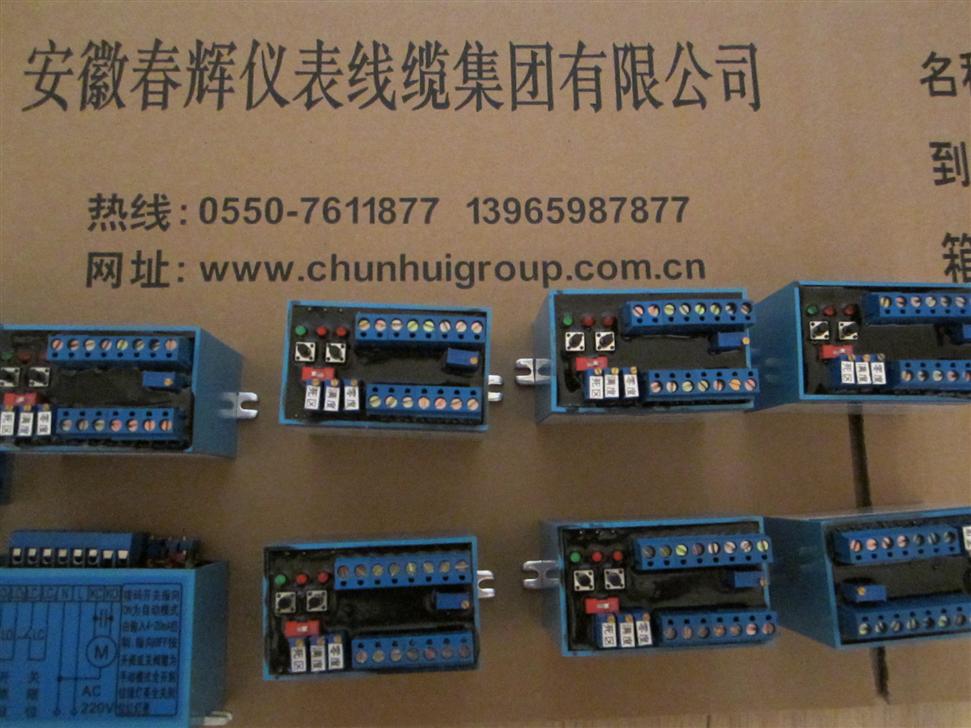

一体化控制模块SG-1M

一、技术参数

1.输入电流4~20mADC输入阻抗250欧姆

2.输出电流4~20mADC输出负载500欧姆

3.输入和输出信号隔离，抗干扰能力强

4.内置电子刹车，防机械惰走

5.输入断信号执行器保持原位（特殊要求开阀或关阀）

6.无触点功率输出AC220V，驱动DKJ、DKZ 系列电动执行器。

二、调试方法

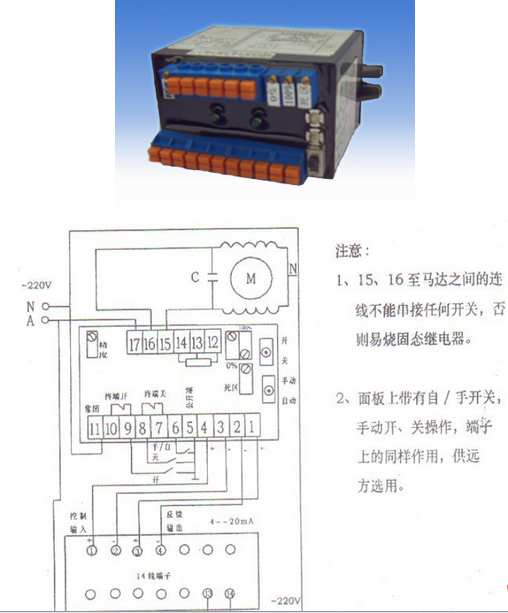

1.按电路图将定位器与执行器连接，并确认无误

2.接通220V电源，定位器电源指示灯亮，将拨码3拨到ON，转入手动操作；将拨码1拨到ON，执行器向关向运行，全关到位后，旋转零位电位器使阀位输出为4mA，将拨码1拨回；将拨码2拨到ON，执行器向开向运行，全开到位后，旋转满度电位器使阀位输出为20mA，将拨码2拨回。再反复运行执行器全关和全开并调节零位和满度电位器，直至全关对应阀位输出4mA，全开对应阀位输出20mA,手动调试结束，将拨码3拨回，定位器转入自动状态，电位器跟踪输入信号，如有震荡可适当调整死区电位器。
