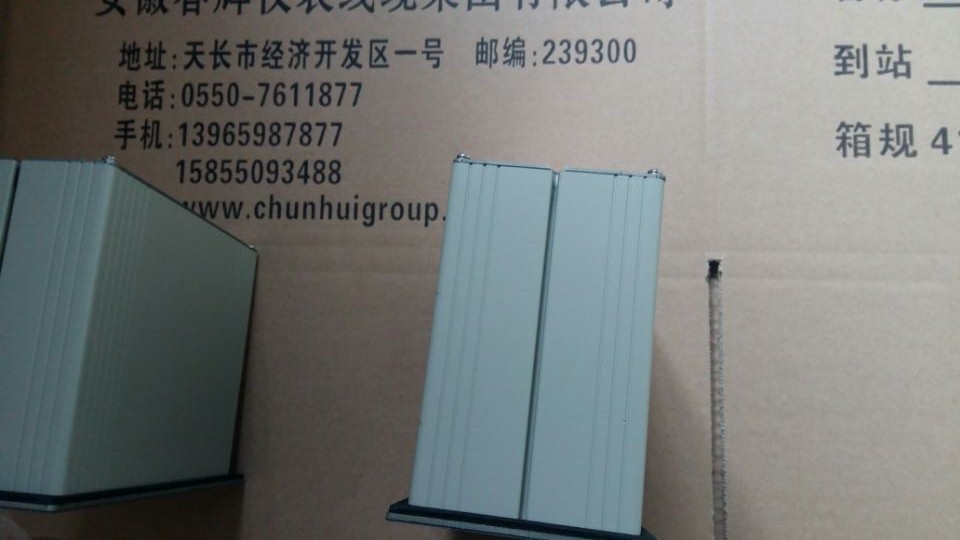

- 产品名称：SQY02TD转速仪表
- 产品型号：SQY02TD
- 所属类别：车用仪表 > 转速表
- 发布时间：2015-10-07
- 已获点击：845
- 企业类型：制造商
详细说明
| 类型 | 智能转速表 | ||
| 型号 | SQY02TD |
5位LED数码管显示，安装方式为柜装，既可以数显也可以作电流/电压隔离转换；兼有RS485通讯和2路继电器输出。
一、原理及结构
转速仪表主要由磁场敏远件、磁钢、整形比较电路、单片机、显示电路组成，其工作原理是将磁敏传感器输出的电压信号，经过整形比较电路变成脉冲，通过单片机进行定时、计数与数据处理，将被测旋转体的转速转换为数字量送显示电路。其电路原理如下所示：
磁敏转速传感器——整形比较电话——单片计算机——显示电路
二、用途、特点及技术性能
转速仪表能完成对放置物体的转动速度的测量。具有从10转/分到仪表满量程范围内可连续测量的特点，与转速快慢无关。
主要技术指标：
1、工作电源：220V±10%DC
2、测速范围：10--25000转/分
3、显示方式：5位LED
4、分辨率：4000转/分以下为0.1转/分
4000转/分以下为1转/分
5、测量：0.5%F.S±1dight
安装及使用注意事项
使用前应在旋转体的某一位安装一块随表配备的磁钢，并在距该磁钢表面不大5毫米处，将随表配备的探头安装固定。
注意事项：
1、安装前，将磁钢的一个极面连续的接近，离开探头几次，若表显示有变化，则固定磁钢时，将该面对着探头。
2、当转速超过3000转/分时，为防止因转速过快而引起磁钢脱落，固定磁钢时，应将磁钢镶嵌入深约1毫米的凹坑内，并涂以粘结剂．
3、使用或安装时应注意不要使铁屑或磁性物质吸附到磁钢表面，适当时应加以保护。
