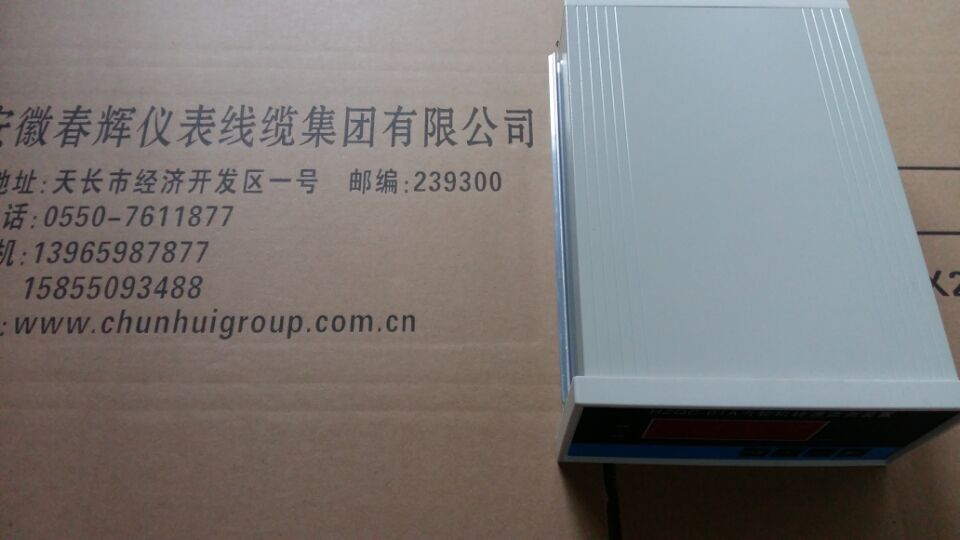

记录仪表是一种智能化的多功能二次仪表，适合于对各种过程参量进行监测，控制，记录与远传。
一、仪表特点 1、人机操作与观察界面上都对传统的二次仪表做了挑战性的改革，以中文菜单引导组态操作，以丰富的图文数据显示测量结果，以明确的中文信息标识画面内容的工程涵义，简洁直观地给人以"智能"的感受。
2、可接3路被测信号，根据用户设定要求完成从信号采集，控制，记录到传送的全过程。
记录仪型谱表| 型 号 | 代 码 | 说 明 |
| SWP -LCD- | □ □ □ □□-□- □-□ □□□□□□ -□ □ □ - □-□-□ | 大屏幕带背光液晶显示仪表 |
| 仪表功能 | R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 无纸记录仪表 |
| 外形尺寸 | 8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 160×80mm（横）80×160mm（竖） |
| 输入通道 | |
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 控制作用 | |
|
|
|
|
|
|
|
|
|
|
|
| |
| 通讯方式 | □ |
|
|
|
|
|
|
|
|
|
|
| 参见"通讯方式" |
| 变送输出 | □ |
|
|
|
|
|
|
|
|
|
| 参见"变送输出方式" |
| 第二变送输出 | □ |
|
|
|
|
|
|
|
|
| 参见"变送输出方式" |
| 路输入类型 | □□ |
|
|
|
|
|
|
|
| 参见"输入类型" |
| 第二路输入类型 | □□ |
|
|
|
|
|
|
| 参见"输入类型" |
| 第三路输入类型 | □□ |
|
|
|
|
|
| 参见"输入类型" |
| 报警方式 | □ |
|
|
|
|
| 参见"报警输出方式" |
| 第二报警方式 | □ |
|
|
|
| 参见"报警输出方式" |
| 第三报警方式 | □ |
|
|
| 参见"报警输出方式" |
| 馈电输出 | P |
|
| DC24V馈电输出 |
| 供电方式 | |
| | DC24V供电 | | AC90～265V供电（开关电源） | | AC220V供电（线性电源，可省略） |
|
| 外形特征 | | |
★ 输入类型| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
| 01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20 mA开方 | -1999～99999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
| 05 | T | -200～400℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
| 07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
| 08 | Pt100 | -200～650℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 频率输入 | 0～10KHz |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：| 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V开方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V开方 |
| 03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA开方 |
|
|
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA开方 |
|
|
★ 变送输出方式| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 通讯方式| 选型代码 | 0 | 2 | 4 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 报警方式| 选型代码 | N | H | L |
| 报警方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
