- 产品名称：轴向位移胀差传感器CWY-DO-φ11mm，CWY-DO-25mm
- 产品型号：轴向位移胀差传感器CWY-DO-φ11mm，CWY-DO-2
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-09-25
- 已获点击：491
- 企业类型：制造商

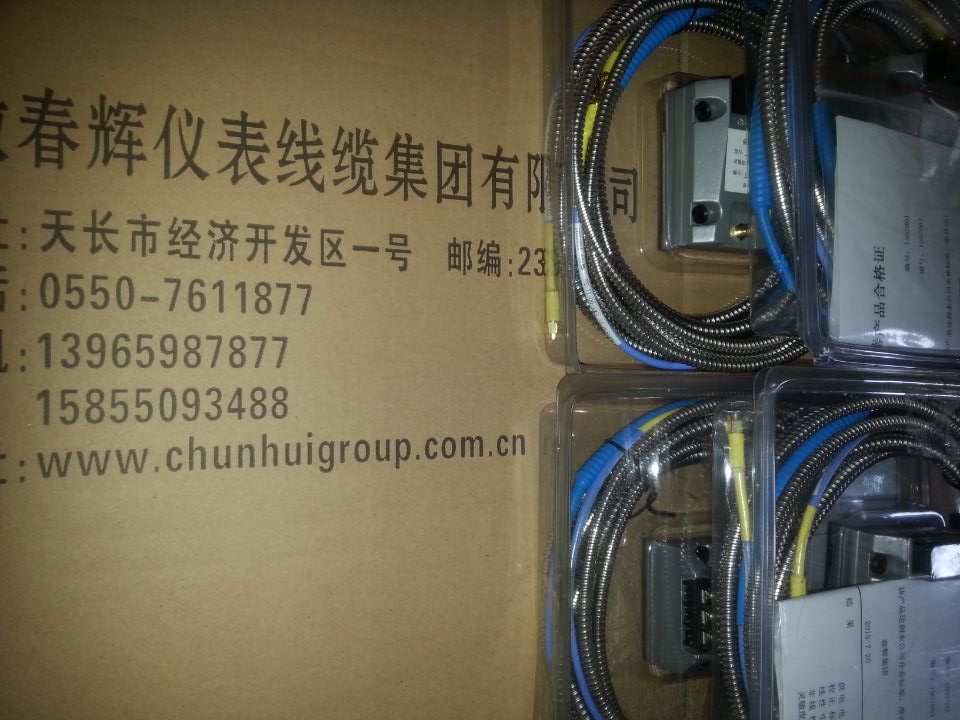

轴向位移胀差传感器CWY-DO-φ11mm，
CWY-DO-25mm
是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。
是一种趋近式传感系统。由于其长期工作可靠性好，灵敏度高，抗干扰能力强，采用非接触测量，响应速度快，耐高温，能在油、汽、水等恶劣环境下长期连续工作,检测不受油污、蒸汽等介质的影响，已广泛应用于电力、石化、冶金、钢铁、航空航天等大中型企业，对各种旋转机械的轴位移、振动、转速、胀差、偏心、油膜厚度等进行在线监测和安全保护，为精密诊断系统提供了全息动态特性，有效地对设备进行保护。电涡流位移传感器系统主要包括探头、延伸电缆（可选）、前置器和附件。线性范围宽、动态响应好、抗干扰能力强。
前置器内产生的高频电流从振荡器流入探头线圈中，线圈就产生了一个高频电磁场。当被测金属的表面靠近该线圈时，由于高频电磁场的作用，在金属表面产生感应电流，即电涡流。该电流产生一个交变磁场，方向与线圈磁场相反，这二个磁场相互迭加就改变了原线圈的阻抗。所以探头与被测金属表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。
● 探头直径（mm）: Ф3、Ф5、Ф8、 Ф10、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
● 线性范围（mm）: 0.5、1、2、4、 6、 8、 14.5、 18、 22
● 灵敏度（V/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
灵敏度（mA/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
● 输出电压：0～-24V、4～20mA(可根据用户需要设计）
● 工作温度：探头（-20～120）℃， 延长电缆（-20～120）℃， 前置器（-30～50）℃
● 线性误差：＜±2%
● 频率响应：0～5KHz
● 工作电源：-24VDC、+24VDC、± 15V、AC220V（可根据用户需要设计工作电压）
前置器是系统的部分，它包括了整个传感器系统的振荡产生、线性检波、滤波、线性补偿、放大等线路，经过延伸电缆把探头与被测金属之间的距离变化转化成相对应的电压信号变化。
系统特性
具有金属外壳封装的前置器，有较强的抗干扰能力。即使安装在非金属防护罩中，附近的无线电信号也不会对传感器信号造成影响，从而提高了可靠性，减少繁琐的防护安装措施，降低了生产成本；
可靠的原理设计具有容错保护，在额定电压范围内，接错线不会引起前置器的损坏；
具有防雷击、抑制电网尖峰干扰能力，输出噪声系数小；
探头头部体选用进口PPS工程塑料模具成型，具有强度高、耐高温150℃、抗腐蚀；
探头和前置器的连接均采用军用高温同轴电缆，长期工作在-40℃~150℃环境中不会损坏；
电缆的转接均选用军标连接器，并具有自锁功能；
铠装采用进口高弹性不锈钢，表面附有耐高温FEP外皮。
输出方式不限幅负电压输出： -22~-26Vdc；探头直径线、线性量程、线性范围、灵敏度、非线性误差、被测轴直径之间关系
| 探头直径（mm） | 线性量程（mm） | 线性范围(mm) | 灵敏度(V/ mm) | 非线性误差 | 被测轴直径(mm) |
| Ф5 | 2 | 0.25~2.25 | 8 | 1% | Ф15 |
| Ф8 | 2 | 0.25~2.25 | 8 | 1% | Ф20 |
| Ф11 | 4 | 1.0~5.0 | 4 | 1.2% | Ф33 |
| Ф25 | 12.5 | 1.25~13.75 | 1.28 | 2% | Ф55 |
| Ф50 | 25 | 0.25~2.25 | 0.64 | 2% | Ф120 |
| 探头直径(线性量程)前置器输出 灵敏度 | φ8 mm(2mm) | φ11 mm(4mm) | Ф25mm(12.5mm) | ||
| 代号 | 输出 | 单位 | |||
| 01 | -1.5~-21V | V/mm | 8 | 4 | 1.28 |
| 02 | 4~20mA | mA/mm | 8 | 4 | |
