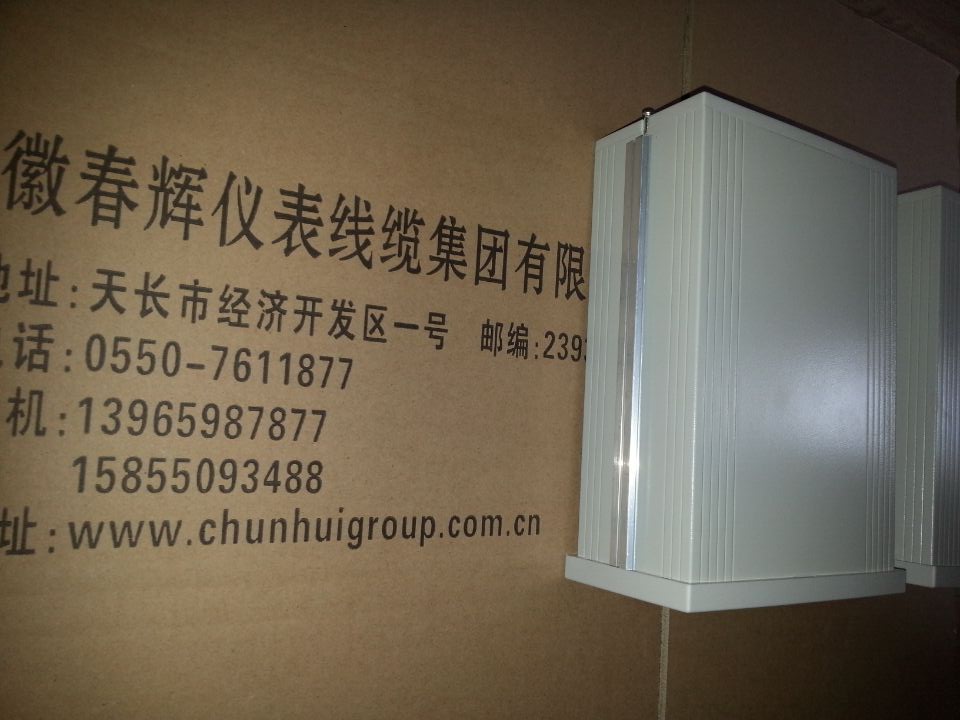

3C-1、3C-1F/1L转速表

智能式数字转速监控表

主要用于旋转设备机械轴单向转速监
测；可以测量机械轴的转速、周波监测，能记录运行过程中达到的
转速，以便日后检查；为了满足不同用户的需求，仪表可以由用户设定
齿数、危险值、报警值和电流输出方式（DC4～20、0～10mA 两档可选）；
仪表可方便地与DCS、PLC 或无纸记录仪连接。
输入信号：CS-1 磁阻转速传感器或幅度为20mV～30V 的脉冲或正弦波。
显示方式：5 位LED 数字显示。
测量范围：0～9999 转/分。
模拟量输出：DC4～20mA 或0～10mA，对应的转速由用户在满量程范围内设定，负载电阻≤500Ω。
模拟量输出：0.5 级。
测速齿轮的齿数：1～99 齿任意设定，默认60 齿。
其它可设置参数：二级报警值、DC4～20mA 或0～10mA 模拟量输出方式的选择及对应转速。
报警输出：二级报警输出，当测量值超,面板上对应的LED 灯发光指示，且相应继电器动作常开接点闭合，
继电器接点容量DC30V/7A，AC250V/7A，AC125V/12A。
仪表能自动保存并可查看转速的历史峰值和到达时间，仪表设置的数据和记录历史参数在停电后能长期保存。
仪表具有上电和掉电误报警抑制功能，在上电后的 30～45 秒能自锁报警输出。
环境要求:
周围无腐蚀性气体、无强磁场等场合；
使用温度：-10～65゜C；
存储温度：-40～70゜C；
相对湿度：20～90％（非冷凝）。
电源：AC220V±10％；频率50Hz±4%；功耗<10W。
外形尺寸：盘装：160mm（宽） X 80mm（高） X 255mm（深）；
挂壁：190mm（宽） X 290mm（高） X 92mm（深）。
安装尺寸：盘装：152mm（宽） X 76mm（高）；
挂壁：170mm（底） X 272mm（高）。
重量：盘装式 3kg，挂壁式4kg。

功能说明
◆ 实现智能处理：报警值、危险值、齿数、量程值可通过面板按键任意设置
◆ 报警延时调整范围0.1~6秒，以防止现场干扰引起误报警
◆ 后面板上有与转数值成正比的电流输出端子，供记录输出
