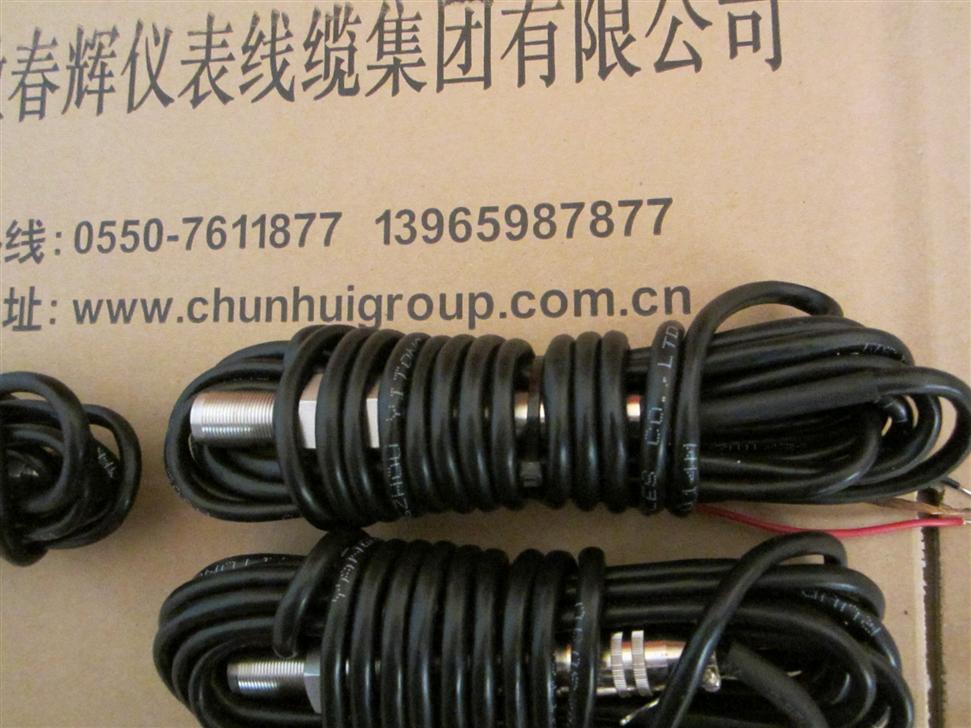

XS12K2P,XS12J2Y,XS12J2A,XS12K3P,XS12J3Y转速探头
  • 产品名称：XS12K2P,XS12J2Y,XS12J2A,XS12K3P,XS12J3Y转速探头
  • 产品型号：XS12J2A,XS12K3P转速探头
  • 所属类别：传感器 > 速度/加速度传感器
  • 发布时间：2015-09-17
  • 已获点击：552
  • 企业类型：制造商
详细说明

XS12K2P, XS12J2Y, XS12J2A,

XS12K3P, XS12J3Y, XS12J3A转速探头

XS12J6A, XS12K3A, XS12K3Y,

XS12K4A,  XS12K4Y, XS12K5A 转速探头

应采用导磁率高的金属材料。

齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量。如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。

齿轮模数：2~4（渐开线齿轮）

XS12JK系列转速传感器

一、概述：
    本传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
    1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                  1000转／分 >5V(有效值)
                  2000转／分 >10V(有效值)
                  3000转／分 >15V(有效值)
    2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗： 在500V直流时>50MΩ
    4、工作温度： -20℃～l20℃
    5、重 量： 150克左右(不包括尾部引线)
三、工作原理：
    使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
    当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
                   F＝(n/60)×Z
式中：F为频率     Hz／秒
      n为被测轴转速   转／分
      Z为齿轮齿数
    当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到智能微机测速转速表中，就可以反应出轴的转速。
