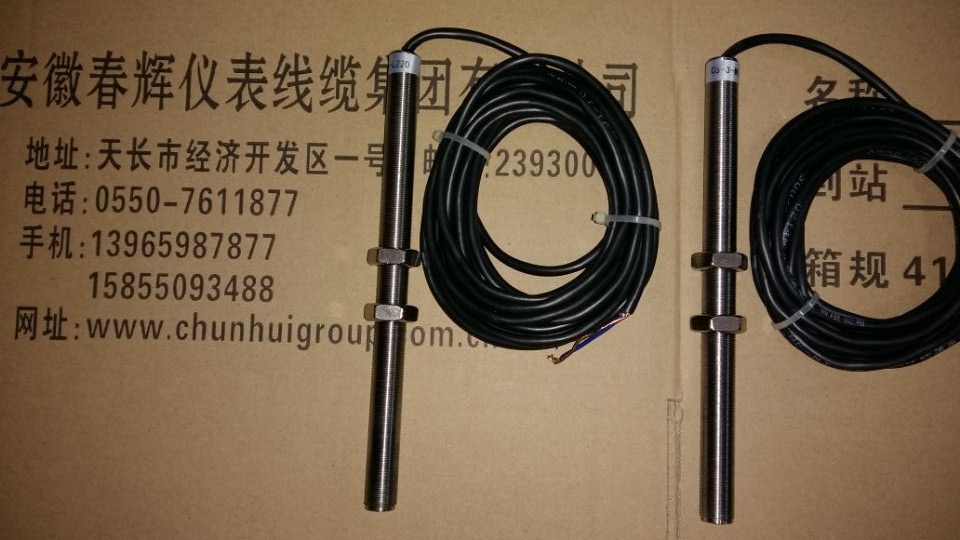

CS-2-2，QBJ-CS-2-2，CS-2/2-2转速探头
  • 产品名称：CS-2-2，QBJ-CS-2-2，CS-2/2-2转速探头
  • 产品型号：CS-2-2，QBJ-CS-2-2，CS-2/2
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2015-09-16
  • 已获点击：941
详细说明

CS-2-2，

QBJ-CS-2-2，CS-2/2-2转速探头

在传感器内稀土磁钢给霍尔器件建立初始磁场，当铁磁齿经过霍尔器件前方时，引起该磁场发生变化，霍尔器件检测到这一变化，并转换成一个交变信号，传感器内置电路对该信号进行放大，整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出更稳定，已在工业，汽车，航空等测速领域中得到广泛的应用。

器采用霍尔效应，当金属齿经过霍尔传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用
技术参数：
1. 工作电压：5～24V
2. 测量范围：0～20KHz
3. 测速齿轮形式：模数2 ～ 4（渐开线齿轮）
4. 输出信号：方波，其峰峰值等于工作电源电压幅度，与转速无关，输出电流20mA
5. 工作温度：-30 ～+130℃

性能特点
● 测量范围：0—25KHz
● 安装间隙：1—2。5mm
技术指标
● 输入电压：+12VDC
             电流《30mA
● 输入频率范围：0-25000HZ
● 齿盘要求：高导磁性铁磁场材料；
             模数≥2；
             齿型为渐开线齿或等分齿。
● 输出信号：0-10V矩形波。
● 温度范围：常温型： -40-+85°C

用稀土磁钢给霍尔器件建立了初始磁场。铁磁齿经过霍尔器件前方时，引起该磁场发生变化。霍尔器件能检测到这个变化，并转换成一个交变信号，传感器内置电路对该信号进行放大、整形，输出良好的转速矩形脉冲信号。
