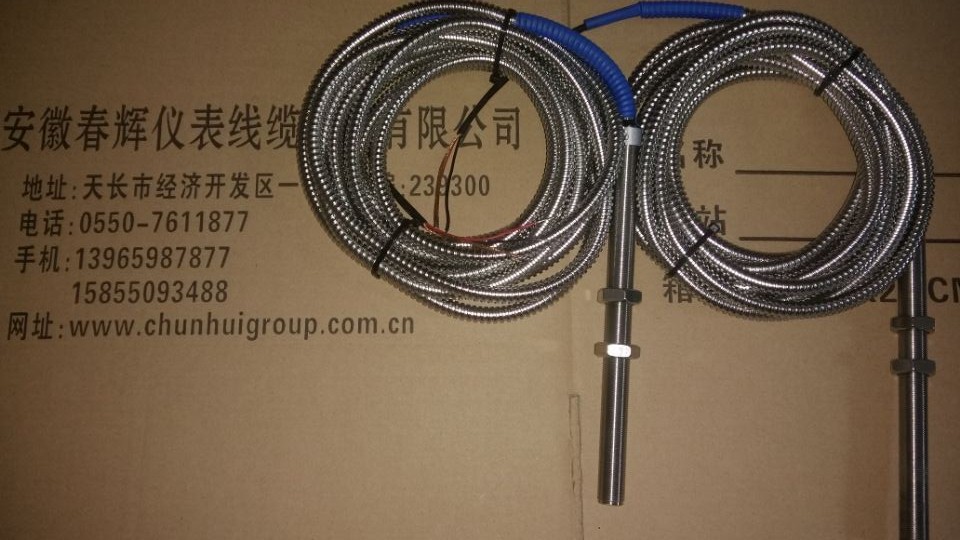

CS-3-M16-L185，CS-3-M16-L220，

CS-3-M18-L120转速探头

采用霍尔效应，当金属齿经过传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用

工作电压：DC5～24V
测量范围：0～20KHz
测速齿轮形式：模数2 ～ 4（渐开线齿轮）
输出信号：方波，其峰峰值等于工作电源电压幅度，与转速无关，输出电流20mA
工作温度：-30 ～+150℃
螺纹规格：Φ16传感器（安装螺纹：M16×1）
安装间隙：1～2mm

使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速监控仪表，在转速表里设定好齿数，转速监测表就可以反应出轴的转速。
技术数据
1.输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为   1000转/分       输出有效值大于5V
转速为   2000转/分       输出有效值大于10V
转速为   3000转/分       输出有效值大于15V
2.直流电阻：低阻200~250Ω；高阻500~600Ω
3.绝缘阻抗：在500V直流时大于50MΩ
安装使用
齿轮要求
材料：各种导磁钢铁材料均可
模数：2以上
齿数：60
