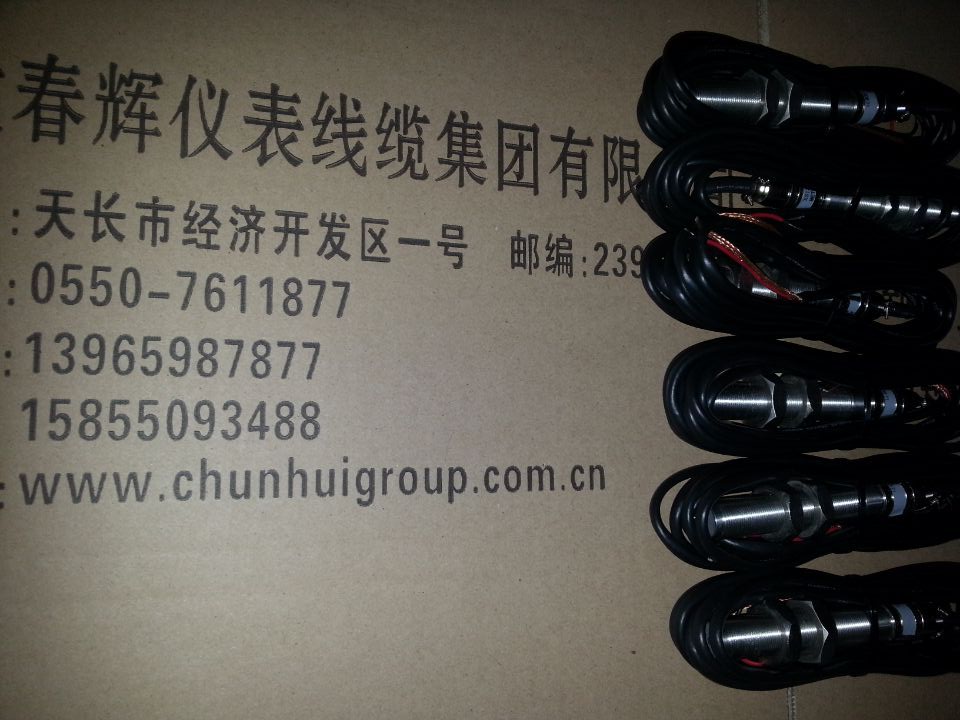

DC-CM-01，DC-CM-02，DC-CZ-01转速探头
  • 产品名称：DC-CM-01，DC-CM-02，DC-CZ-01转速探头
  • 产品型号：DC-CM-01，DC-CM-02，DC-CZ-01转速探头
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2015-09-10
  • 已获点击：583
  • 型号/规格：DC-CM-01，DC-CM-02，DC-CZ-01转速探头
详细说明

  DC-CM-01，DC-CM-02，

DC-CZ-01转速探头

DC-CM-01/02 型有源单路(双路)磁敏转速传感器为有源传感器，采用进口磁敏元件，具有频响宽、稳定性好、抗干扰能力强等特点。在测量普通正转时只需选用DC-CM-01型传感器；选用DC-CM-02传感器配合反转速表既能测量转速值，又能测量反转速。

用途

适用于工业给水泵、水轮机、压缩机和鼓风机等旋转类机械的零转速和反转速的监测和保护

技术参数

工作电压：DC8~24V

转速范围：1~20000转/分（1~60齿）

输出信号：方波脉冲信号

输出方式：NPN或PNP(开路或闭路)输出

测量：正负一个脉冲

触发形式：钢铁齿轮，齿条或其它磁性材料。

齿形厚度：不小于15mm

防护等级：IP65

工作温度：-20℃~70℃

工作湿度：不大于95%（非冷凝）

技术参数：

01．测量范围：0～10KHz

02．工作电源：DC12V（10～18V）

03．输出电压：高电平:近似电源；低电平:≤0.7V

04．齿轮材料：钢铁或其它导磁材料

05．齿轮厚度：≥8mm

06．安装螺纹：M16×1或其它规格

07．使用温度：-10～70℃，-10～85℃

08．输出波形：方波

09．输出方式：PNP输出

10．安装间隙：0.5～2mm

11．保护方式：反极性、短路

采用电磁感应原理来达到测速目的。传感器安装在正对于渐开线齿轮的齿面，形成切割磁力线，产生交变电压。具有抗干扰性能好、输出信号大、不需外接电源等优点，适合在各种恶劣环境中使用。

技术参数：

1．量程范围：50～15000rpm

2．齿轮形式：模数2～4（渐开线）

3．齿轮材料：高导磁金属材料

4．安装螺纹：M16×1或其它规格

5．安装间隙：0.5～1mm

6．输出波形：近似正弦波（渐开线齿轮）；近似方波（孔板）
