- 产品名称：XHVSG-2I-A03一体化振动速度传感器
- 产品型号：XHVSG-2I-A03一体化振动速度传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-09-06
- 已获点击：477
- 企业类型：制造商
详细说明

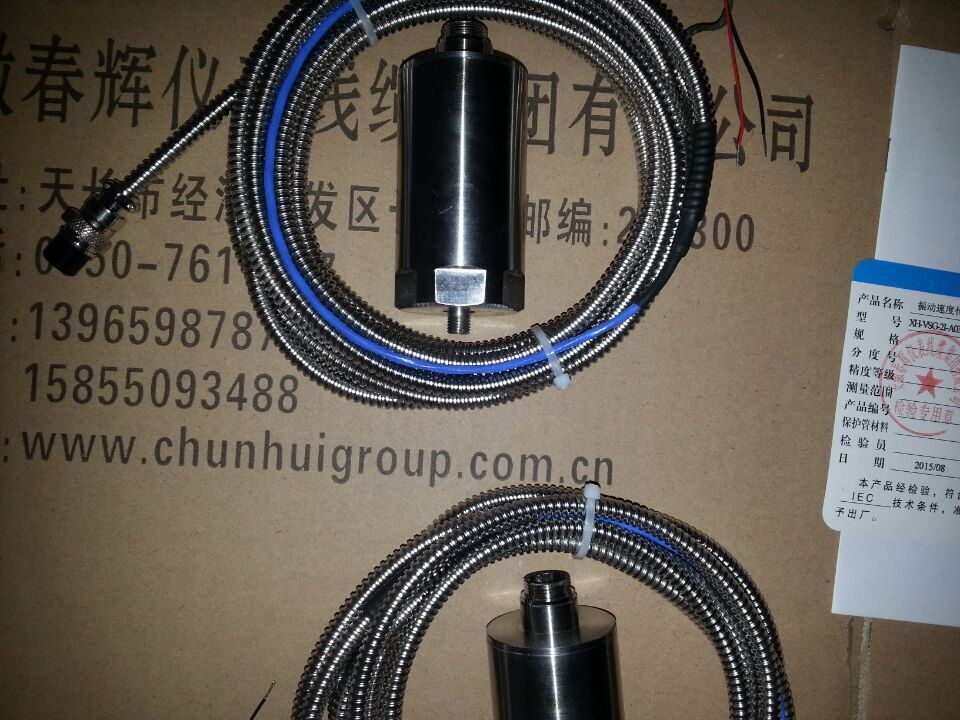

XHVSG-2I-A03一体化振动速度传感器
将传感器与变送器的功能结合为一体，主要用于测量旋转机械的轴瓦振动，输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等。该变送器采用二线制或三线制方式，使接线更为简单方便。
技术参数
1．测量范围：频率：10～300Hz
振幅：0～200μm *、0～300μm 或0～500μm（峰—峰值）
烈度：0～20mm/s*、0～30mm/s或0～40mm/s（真有效值）
2．测量：±0.5级 ,线性误差≤1%FS
3．测量方法：垂直、水平、轴向
4．输出信号：电流输出： 4～20mA（负载≤1KΩ）
5．环境温度：-10～65℃（相对湿度≤85%）
6. 供电电压：DC+24V （功耗≤3W）
7. 固定螺孔：M10×1.5×10
主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等），可测量振动速度或者振动幅度。它是将运动线圈切割磁力线产生的电压转换为电流输出的振动变送器，具有体积小、防爆、性能稳定、安装容易等特点。
2．技术参数
● 量 程：振动幅度：0～200um；0～500um；0～1000um
振动烈度：0～10.0mm/s；0～20.0mm/s；0～50.0mm/s
● 频率响应：5 ～ 500 Hz
● 自振频率：10Hz
● 输出电流：4～20mA
● 输出阻抗：≤500Ω
● 工作电压：DC24V
● 连线方式：二线制(DC24V电源与4～20mA共用2根线）或三线制(地、电源、输出）
● 加速度：10g
● 测量方向：垂直或水平
● 使用环境：温 度 -40℃～85℃ 相对湿度 ≤90%
测量方式 | A | 01：振幅 02：烈度 | |
量程选择 | B | 100：0～100μm、 10：0～10mm/s、200：0～200μm、 20：0～20 mm/s、300：0～300μm、 30：0～30 mm/s、500：0～500μm 50：0～50 mm/s | |
安装螺纹 | D | 01：M8×1×8 02： M10×1×10 03：M10×1.5×10 | |
电缆长度 | E | 05：5m 10：10 m | |
