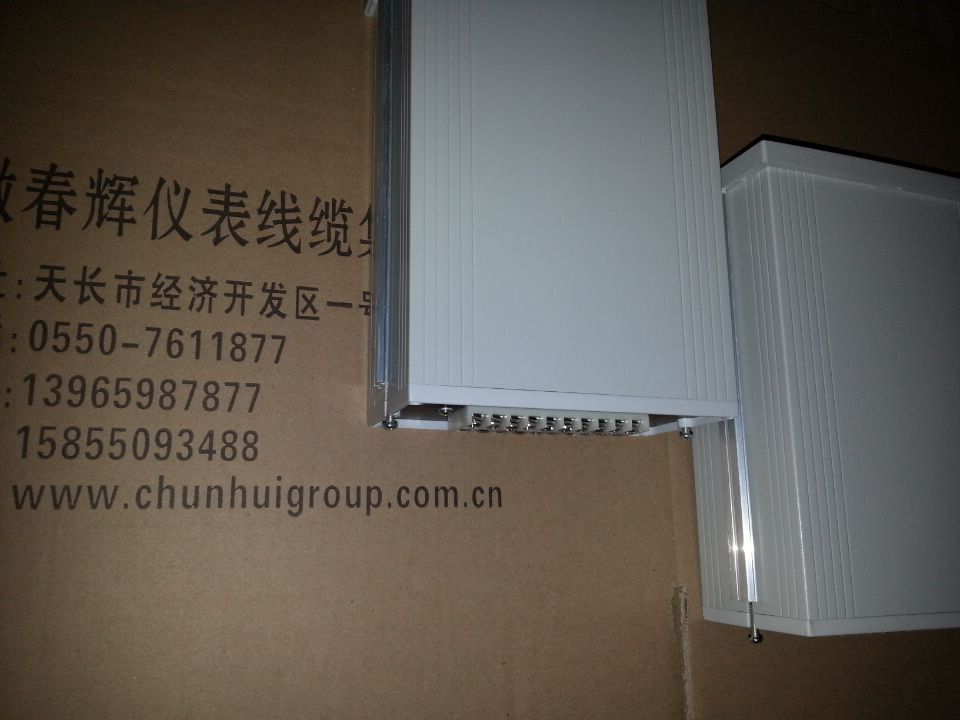

XJZC-03A/Q智能转速/撞击子监视保护仪
XJZC-03A/Q智能转速/撞击子监视保护仪，配接转速传感器、齿轮转速转速传感器，测量准确，性能稳定，能根据用户的需要扩展功能；配接撞击子传感器主要用于监视记录撞击子甩出时汽轮机的转速。该监视仪具有转速测量、两级报警、超速保护、模拟电压电流输出、传感器故障监测、报警查询、自检等功能。

转速/撞击子监测装置是汽轮机组重要的运行监视参数，当机组转速达到110%额定转速时, 应使汽轮机紧急停机。为实现这一目的，机组保安系统在汽轮机前轴承箱中装配了危急遮断器，危急遮断器撞击子在110%额定转速时产生的离心力作用下“击出”，可使汽轮机紧急停机。

在新机组投运或机组每次大修并网前，必须做撞击子动作转速测定。为防止撞击子卡涩，制造厂规定机组在连续运行2000小时后应做撞击子喷油活动试验。但危急遮断器的安装部位，既无法观察它的撞击子“击出”、“缩回”的状态,也无法确定撞击子动作时的转速。

汽轮机转速/撞击子监测仪，采用微型计算机智能技术，一并解决了转速监视和撞击子监视的难题,平时显示汽轮机转速并捕捉记录机组“”转速，当危急遮断器撞击子“击出”、“缩回”时，内部记忆功能将“击出”、“缩回”时的转速存贮在仪表中，通过按面板“设置”键即可方便地在显示窗口显示出“”、“击出”、“缩回”时的转速。

2、主要功能

2.1具有速度测量显示功能，测速45000转/分，5位数码管显示。

2.2 报警功能，当所测正转速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备；撞击子甩出时，前面板相应报警指示灯亮，在后面板输出开关信号。

2.3 设有电流输出接口，可与计算机等设备连接。

2.4 参数可通过前面板按键设置。

3、技术参数

3.1 测量范围：-19999～45000转/分；

3.2 准确度：±0.02%×n(n为显示仪的示值r/min)±1个字；

3.3 输入信号：S-CZ转速传感器；

3.4 继电器输出接点电压/电流：AC220V/3A，DC28V/3A。

3.5 输出接口:输出正比于转速监控仪满量程范围(0-45000转/分) 电流：4～20mA 负载≤500Ω

3.6 工作环境：A．温度：0～+60℃ B．相对湿度：≤80% C．周围无强磁场干扰 D. 周围无腐蚀性

气体存在
