- 产品名称：JNJ2953，JNJ2955，JNJ5500Y轴振动/振动变送器/一体化瓦振变送器
- 产品型号：JNJ2953，JNJ2955，JNJ5500Y轴振动/振动
- 所属类别：变送器 > 其他变送器
- 发布时间：2015-09-02
- 已获点击：435
- 企业类型：制造商
JNJ2953，JNJ2955，

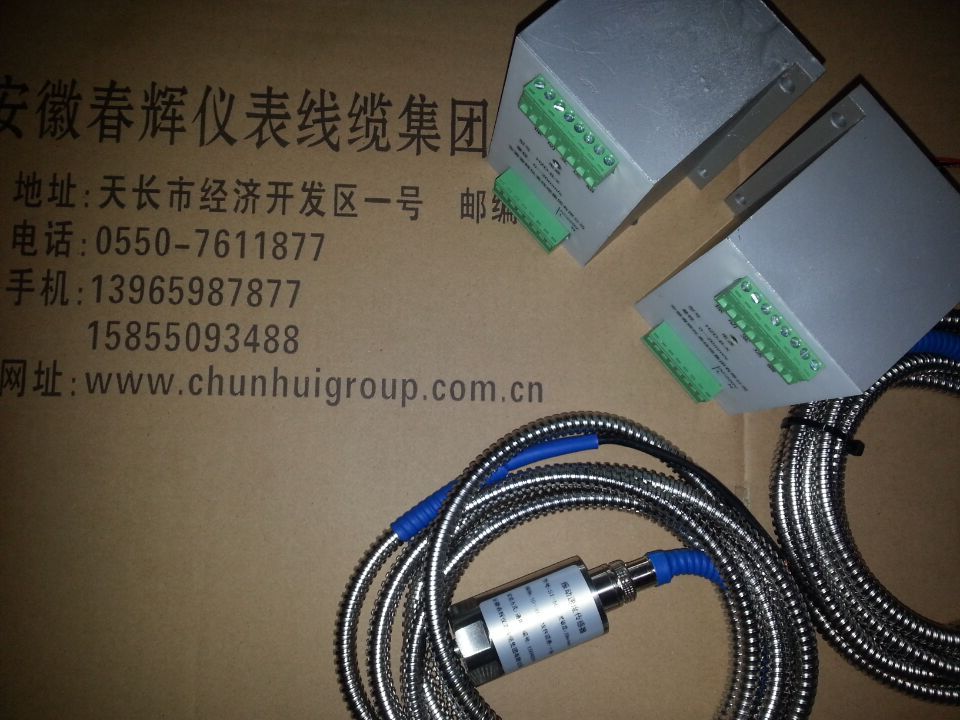

JNJ5500Y轴振动/振动变送器/一体化瓦振变送器
JNJ5500Y一体化变送器将传感器与变送器的功能结合为一体，主要用于测量旋转机械的轴瓦振动，输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等。该变送器采用二线制或三线制方式，使接线更为简单方便。
技术参数
1．测量范围：频率：10～300Hz
振幅：0～200μm *、0～300μm 或0～500μm（峰—峰值）
烈度：0～20mm/s*、0～30mm/s或0～40mm/s（真有效值）
2．测量：±0.5级 ,线性误差≤1%FS
3．测量方法：垂直、水平、轴向
4．输出信号：电流输出： 4～20mA（负载≤1KΩ）
5．环境温度：-10～65℃（相对湿度≤85%）
6. 供电电压：DC+24V （功耗≤3W）
测量方式 | A | 01：振幅 02：烈度 | |
量程选择 | B | 100：0～100μm、 10：0～10mm/s、 200：0～200μm、 20：0～20 mm/s、 300：0～300μm、 30：0～30 mm/s、 500：0～500μm 50：0～50 mm/s | |
输出方式 | C | 01：二线制输出； 02：三线制输出 | |
安装螺纹 | D | 01：M8×1×8 02： M10×1×10 03：M10×1.5×10 | |
2953轴振动变送器集成了电涡流传感器前置器与信号处理于一体,配置电涡流传感器探头、延长电缆形成单通道轴振动测量、报警变送系统;可以连续测量旋转机械转子或大轴的径向振动并输出模拟电流或电压、报警、停机、传感器缓冲信号.系统可方便地与DCS、PLC系统,无纸记录仪连接.
主要功能
■ 汽轮机、水轮机、压缩机、鼓风机等旋转类机械的径向振动的监视和保护.
技术指标
■ 输入信号: 配Ф8mm电涡流传感器探头,同轴电缆接口连接,2mm线性范围;
■ 测量范围: 100μm,200μm,500μm;
■ 电流输出: 4 ～ 20 mA,准确度:满量程的±1.0％,负载:500Ω;
■ 电压输出: 1 ～ 5V,准确度:满量程的±1.0％;
■ 缓冲输出: 传感器的原始信号输出,灵敏度8mV/μm;
■ 报警设定: 0～100％满量程内任意点,±1％;
■ 报警输出: 发光二极管指示,开关量常开、常闭接点输出,容量DC28V /2A,AC250V /1A;
■ 运行状态: NOK黄灯亮,探头或延长线有故障;红灯亮:报警指示;
■ 复位按钮: 有报警并测量值低于报警设定值时,按此键解除报警状态;
■ 使用电源:＋24VDC±10％ （消耗电流250mA）;
■ 环境要求:
＊周围无腐蚀性、无强磁场等场合;
＊使用温度: 0～50℃;
＊储存温度: －40～60℃;
＊相对湿度: 20～90％（非冷凝）;
