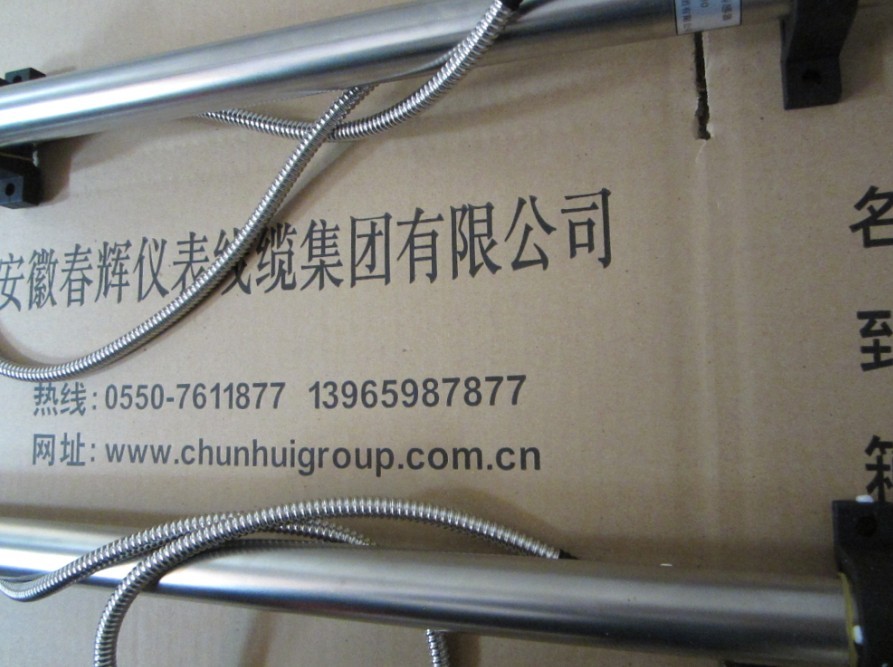

HTD-300-6H，HTD-200-6H，

HTD-100-6H油动机位移传感器

HTD-300-6H油动机位移传感器专为测量汽轮机组孔板流量计阀位开度行程而设计的,与油动机监控仪相配

合,具有阀位行程的远传指示,报警,恒流输出等功能.

采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器，抗干扰

能力强，线性好，结构简单，不易损坏，能长期连续使用。

测量原理：如图所示，当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B 与

C之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线性

关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。

技术指标：

量程：0~1000mm（量程由用户自定）

准确度：±1%（满量程）

环境温度：-20℃~+100℃

相对湿度：≤80%

位移传感器结构简单，工作可靠，使用维护方便，寿命长，线性度好，重复高，且测量范围宽，时间常数小，动态响应快。

量程范围 A □： 1 —— 0 ～ 100 mm ； 2* —— 0 ～ 200 mm ； 3 —— 0 ～ 250 mm ；

4 —— 0 ～ 300 mm ； 5 —— 0 ～ 400 mm ； 6 —— 0 ～ 500 mm ；

7 —— 0 ～ 50 mm ； 8 —— 0 ～ 150 mm

线制选择 B □： 1 —— 3 线制； 2 —— 6 线制

形式选择 C □： 1* ——单支； 2 ——双支
无特殊情况：厂家按*项生产；如有特殊要求，请与厂联系
