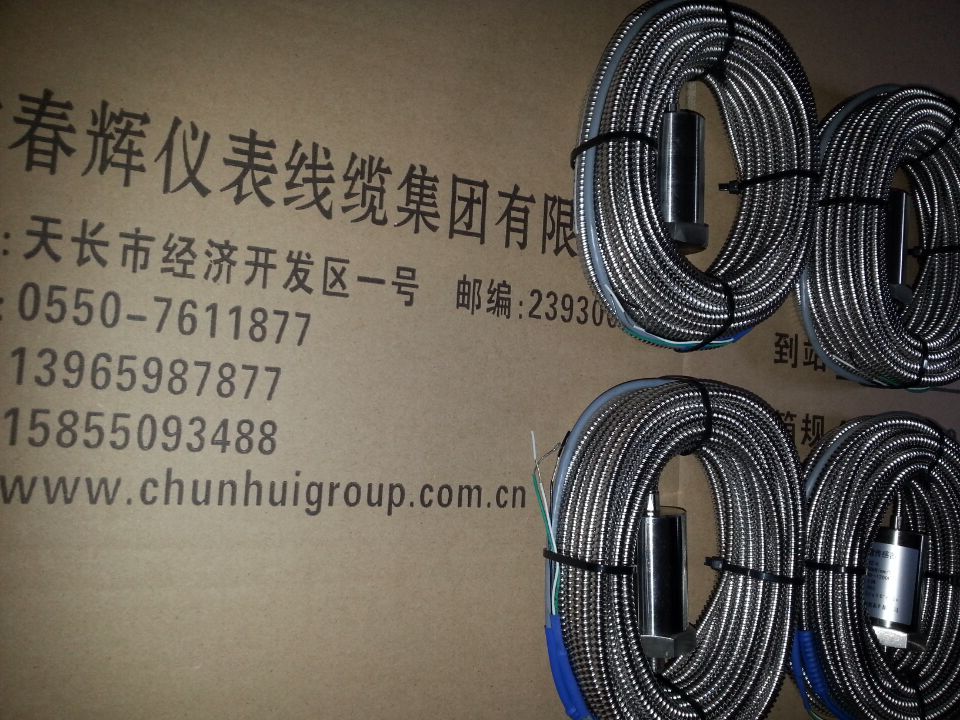

振动一体化速度传感器变送器XH-VSG-2I，

XH-VSG-2EX，XH-VSG-2I-A30

XH-VSG-2I-A03-B01-C02

可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器，可以把速度量经过积分转换成位移量。它直接安装在机器外部，故使用维护极为方便。在一些特殊条件下，由于某种原因（如安装条件限制以及环境等因素），安装电涡流传感器不可能，对于这种类型的机械若轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承座上的速度传感器进行测量。但是，对于大部分的滑动轴承机器，通常其轴振动传递到轴承座上时被衰减或歧变，因此尽量采用电涡流传感器直接测量轴的振动，更准确、全面。
工作原理：
XH系列振动速度传感器是属于惯性式传感。是利用磁电感应原理的振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接，即可显示振动速度或位移量的大小。也可以输送到其它二次仪表或交流电压表进行测量。

将振动速度传感器、精密测量电路集成在一起,实现了传统的“传感器十变送器”模式的振动测量系统的功能,实现了经济型高振动测量系统,该变送器可直接连接DCS、PLC或其它系统,是风机、水泵等工厂设备振动测量的理想选择。
安装位置：垂直或者水平安装于被测振动点上，变送器底部用M10螺钉固定。
技术参数：
灵敏度: 20mv/mm/s5%、30mv/mm/s5%、50mv/mm/s5%
2. 频率响应：5 ～ 500 Hz
3. 自振频率：10Hz
4. 测量范围：1、0～10mm/s、0～20mm/s、0～50mm/s
             2、0～100um、0～200um、0～500um
5. 输出电流：4～20mA
6. 输出阻抗：≤500Ω
7. 工作电压：DC24V
8. 加速度：10g
9. 测量方向：垂直或水平
10.使用环境：温度 -30℃～50℃ 相对湿度 ≤90%
