- 产品名称：WT0120-A00-B00-C06-D10胀差传感器，WT0110-A01-B00-C09-D10
- 产品型号：WT0120-A00-B00-C06-D10胀差传感器，WT
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-08-24
- 已获点击：587
- 企业类型：制造商

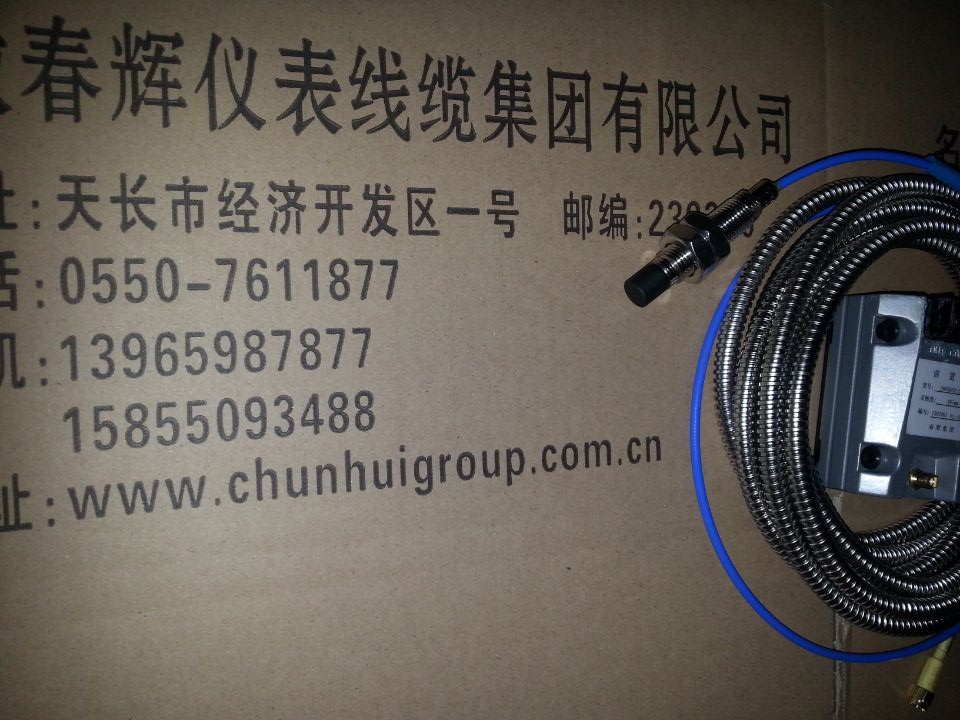

WT0120-A00-B00-C06-D10胀差传感器
WT0110-A01-B00-C09-D10
是由前置放大器和电涡流探头组合构成，它是一种趋近式传感系统。电涡流传感器主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量。
流传感器的应用:
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障。
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性。
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量
传感器的应用
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
电气指标
| 探头直径（mm） | Φ8 | Φ11 | Φ25 |
| 线性范围（mm） | 2 | 4 | 10 |
| 灵敏度(V/mm) | 8.0 | 4.0 | 0.8 |
| 使用温度(℃) | 探头延伸电缆-40～+150 前置器-40～+65 | ||
| 线性误差（%） | ＜1 | ＜1 | ＜1.5 |
| 温度漂移（%） | ＜3 | ＜3 | ＜5 |
| 频率响应（KHz） | 0～10 | ||
| 被测体直径（mm） | 16 | 25 | 50 |
| 电源（VDC） | -23～-26 | ||
| 输出电压（VDC） | 约-22 | ||
| 耗电量（mA） | ＜25 | ||
| 螺纹规格（mm） | M1O×1 | M14×1.5 | M30×2 |
环境指标：
前置器工作温度：-40℃～+65℃
探头和延伸电缆：-40℃～+125℃
相对湿度： 95%，不冷凝
抗腐蚀：探头在工作时，不受下列物质直接接触的影响，（水、蒸汽、天然气体、轴承润滑油、汽油、苯等）
技术参数:
1. 探头直径（mm）: Ф3、Ф5、Ф8、 Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
2. 线性范围（mm）: 0.5、1、2、4、 6、 8、 14.5、 18、 22
3. 灵敏度（V/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
灵敏度（mA/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
4. 输出电压：0～-24V、4～20mA(可根据用户需要设计）
5. 工作温度：探头（-20～120）℃， 延长电缆（-20～120）℃， 前置器（-30～50）℃
6. 线性误差：＜±2%
7. 频率响应：0～5KHz
8. 工作电源：-24VDC、+24VDC、± 15V、AC220V
