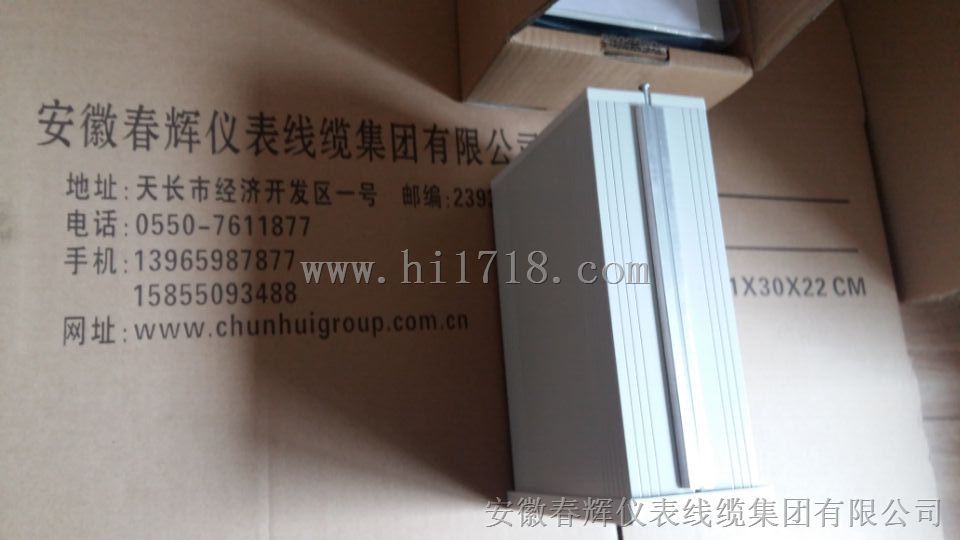

产品名称：JM-C-5S振动型转速监测保护仪
产品型号：JM-C-5S
所属类别：工业自动化仪表 > 机械量检测仪表
发布时间：2015-08-17
已获点击：526
企业类型：制造商

详细说明

1．具有高度智能化，参数设置实现全面板操作
2．适宜长期在线监测，安装调试方便简单，无需现场维护
3．二级开关量输出
4．具有4～20mA电流模拟量输出
5．量程、报警、危险参数值任意设置
6．采样信号值记忆和查询
7. 具有密码保护功能

技术参数

1．显示方式： LED数字显示
2．测量范围： 0～9999转/分
3．测量： ±1转/分
4．报警设置： 0～9999转/分内任意（出厂值为3150转/分）
5．危险设置： 0～9999转/分内任意（出厂值为3270转/分）
6．齿数设置： 1～120齿内任意（出厂值为60齿）
7．输入信号： CS-1、CS-3转速传感器、CWY-DO-Φ8mm电涡流传感器
8．输出信号：二级开关量输出：AC250V/5A，DC27V/2A
电流输出（4～20mA 负载≤1千欧）
脉冲PULSE信号输出（12V P-P）
9．使用环境：温度-10～65℃；相对湿度≤80%
10．供电电压： DC+24V (功耗≤3W)
11．安装方式： DIN T型导轨安装

12．外形尺寸： 75mm（高）×45mm(长)×105mm（深）

振动监测保护仪型号:JM-B-5S

用途
　该仪表主要适用于发电、钢铁、冶金、化工等领域，对各类旋转机械的轴瓦振动(振动)及轴振动(相对振动)进行连续监视和测量，便于用户对机器工作情况进行分析和维护。
该仪表备有4~20mA电流输出，可供外接记录仪及DCS系统等。同时具有TDM同步信号接口，用于旋转机械故障诊断系统的连接。

功能
1．具有高度智能化，参数设置实现全面板操作
2．适宜长期在线监测，安装调试方便简单，无需现场维护
3．二级报警开关量输出
4．具有4～20mA电流模拟量输出
5．量程、报警、危险参数值可任意设置
6．同步信号输出(TDM信号)
7．对采样信号自动值记忆和查询
8．具有密码保护功能
9．振幅和烈度任意切换
10．危险开关量输出延时设置

技术参数
1. 显示方式： 4位LCD液晶显示(带蓝色背光)
2．测量范围：频率10～300Hz(瓦振)/频率1～3000Hz(轴振)
             振幅0～200μm*、 0～300μm、 0～500μm(峰—峰值)
             烈度0～20mm/s*、0～30mm/s、0～40mm/s(真有效值)
3．测量：±0.5级，线性误差≤1%FS
4．输入信号：ZHJ-2振动速度传感器、CWY-DO-Φ8mm电涡流传感器
5．输出信号：电流输出(4～20mA恒流)
TDM步信号输出
二级开关量输出
6．使用环境：-10～45℃
7．相对湿度：≤85%
8．供电电压：DC +24V
9．外形尺寸：79mm(宽)×166(长)×52 mm(高)
10．安装孔位置尺寸： 37.5mm(宽)×151mm(长)(孔径：Φ7mm)
