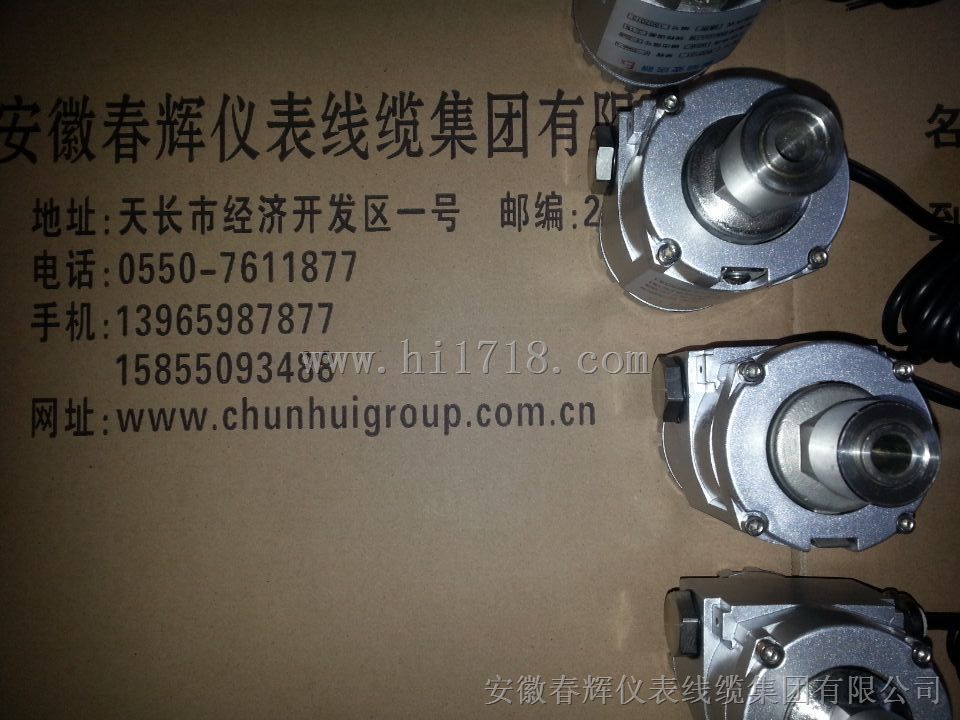

YSD-2-Ex振动变送器
  • 产品名称：YSD-2-Ex振动变送器
  • 产品型号：YSD-2-Ex振动变送器
  • 所属类别：变送器 > 其他变送器
  • 发布时间：2015-08-17
  • 已获点击：426
  • 企业类型：制造商
详细说明

YSD-2-Ex振动变送器


是采用国内外先进技术研制设计的一款高性能振动变送器，可用于电机、风机、压缩机、泵等大型旋转机械设备的在线监测，具有安装方便、运行稳定可靠、环境适应能力强和使用寿命长等多种显著优点。YSD-2-Ex振动变送器还具有防雷击、反接保护、体积小、总量轻、抗干扰能力强等优点，是目前在线检测用振动变送器的新型高端产品。YSD-2-Ex振动变送器由加速度传感器、电荷放大、信号积分、真有效值检波、电流转换等几部分组成，密封在一个完整的壳体中，具有完备的自身保护功能，恶劣环境下可长期稳定工作。振动变送器，是专门用于石油化工、输油管道等需要防爆的特殊场合的长期监测的变送器


主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等），可测量振动速度或者振动幅度。它是将运动线圈切割磁力线产生的电压转换为电流输出的振动变送器，具有体积小、防爆防水、性能稳定、安装容易等特点。
2．技术参数
● 灵 敏 度: 20mv/mm/s±5%、30mv/mm/s±5%、50mv/mm/s±5%
● 频率响应：5 ～ 500 Hz
● 自振频率：10Hz
● 输出电流：4～20mA
● 输出阻抗：≤500Ω
● 工作电压：DC24V
● 连线方式：二线制(DC24V电源与4～20mA共用2根线）或三线制(地、电源、输出）
● 加速度：10g
● 测量方向：垂直或水平
● 使用环境：温 度 -40℃～85℃ 相对湿度 ≤90%
● 外形尺寸：铝合金，OD:70,ID:57,H:115mm

技术指标

供电电压：                        18~30VDC

信号输出：                        4~20mADC

测量范围：                        0~25mm/s（用户可定制）

频响范围：                        10~1000Hz（±0.5dB）

线性误差：                         ＜5%

环境温度：                         -40℃~+85℃

保护功能：                         信号反接无损

                                             过压50VDC无损

防雷保护：                         20kA/8-20μS/80V

防爆等级：                         ExdⅡBT4

防护等级：                         IP65

2、安装说明

安装方向：  变送器轴线与振源射线共线

安装尺寸： M8 x 1.25mm(螺距) x 20mm(长度)，并配锁紧螺母

接线端子： 4~20mA(+)、4~20mA(-)和防雷接地端子共三个。

线缆接口： M16 x 1.5，内螺纹，带剥层橡胶防爆密封堵块。

变送器外壳：精铸铝合金

注意事项： 为保证仪器整体的密封性，自配接线的用户，接线完毕后，用扳手卡入上盖横槽旋紧上盖，力矩应不小于200N?M；线缆接口处密封堵块旋紧力矩应不小于80N?M
