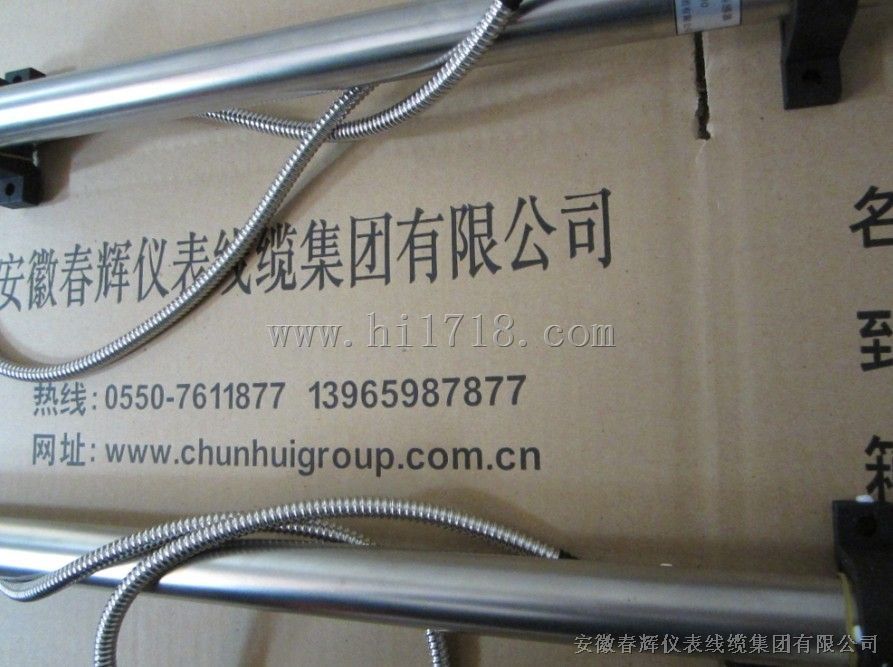

HTD-300-6H，HTD-200-6H，

HTD-150-6H油动机位移传感器

HTD系列油动机传感器是专为测量汽轮机组阀位开度行程而设计的,与油动机监控仪相配合,具有阀位行程的远传指示,报警,恒流输出等功能.

采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器，抗干扰能力强，线性好，结构简单，不易损坏，能长期连续使用。

测量原理：如图所示，当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B 与C之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线性关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。

技术指标：

量程：0~500mm（量程由用户自定）

准确度：±1%（满量程）

环境温度：-20℃~+100℃

相对湿度：≤80%

型号\规格	e	l	m	行程(r)	初拉长度(E)	ΦD	Md	F
HTD-50-6H	105	120	80	50	15	Φ6	8	40
HTD-100-6H	185	200	160	100	15	Φ6	8	40
HTD-150-6H	235	250	175	150	15	Φ6	8	40
HTD-200-6H	285	300	220	200	15	Φ6	8	40
HTD-250-6H	337	352	265	250	15	Φ6	8	40
HTD-300-6H	455	470	370	300	15	Φ6	8	40
HTD-350-6H	455	470	370	350	15	Φ6	8	40
HTD-400-6H	605	620	505	400	15	Φ6	8	40
HTD-450-6H	755	770	590	450	15	Φ6	8	40
HTD-500-6H	755	770	590	500	15	Φ6	8	40
