- 产品名称：振动变送器HZD-B-X，振动探头ST-5G
- 产品型号：振动变送器HZD-B-X，振动探头ST-5G
- 所属类别：变送器 > 其他变送器
- 发布时间：2015-08-16
- 已获点击：549
- 企业类型：制造商

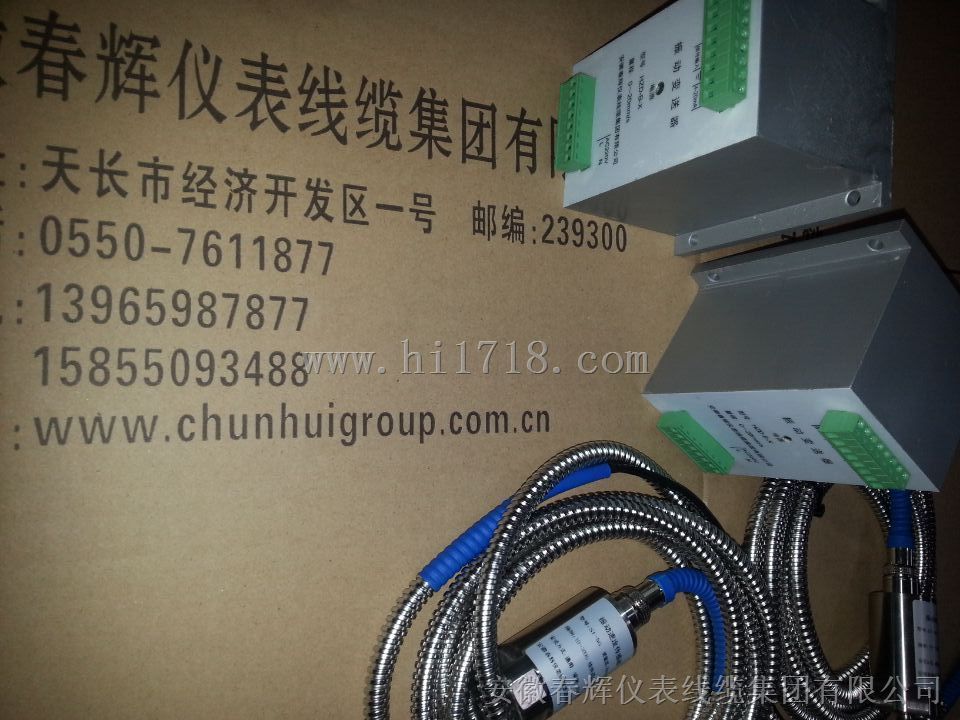

振动变送器HZD-B-X，
配套振动探头ST-5G使用
是采用单片机为的智能振动变送器。该变送器通过ST系列振动速度传感器监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等，并输出振动的位移值或速度值。具有：振动监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监控和保护，如汽轮机、风机、压缩机、电机、泵等。
技术参数：
◆ 外接电源：220V AC或24V DC
◆ 输入
信号：接受一个ST系列振动速度传感器的信号
灵敏度：20mV/mm/s±5%
频响：5～300Hz
◆ 量程：0～500μm（峰-峰值）或0～50.0mm/s(真有效值)
◆ LED指示：OK绿色，Alert、Danger红色。
◆ 测量误差：±1%满量程
◆ 电流输出：4～20mA有源，输出负载≤500Ω
◆ 报警点设置：0～100%满量程，度±1%
◆ 报警复位方式：自动或手动（现场Reset按钮、遥控报警复位端子）
◆ 继电器密封：环氧树脂，节点容量DC30V/5A或220V/5A，单刀双掷
◆ 上电延时：约10秒
◆ 温度范围：运行时-25℃～+65℃，储存时-40℃～+85℃
◆ 相对湿度：至95%，不冷凝
◆ 外形尺寸：90W×120L×75H mm
◆ 安装尺寸：80×90mm
传感器与HZD系列振动、烈度表、振动变送器配接后，可以测量各种位移、速度等。由滚动轴承支承的转子，其振动传到轴承盖上，安装在轴承盖上的ST型振动速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。
安装位置：垂直或者水平安装于被测振动点上，传感器底部用M10螺钉固定。
技术指标：
灵敏度： 20mV/mm/S±5%
频率响应：10～1000 Hz
振幅极限：2mm（峰-峰值）
加速度：10g
安装方式：垂直或水平
温度范围： -30℃～120℃
相对湿度：至95%不冷凝
