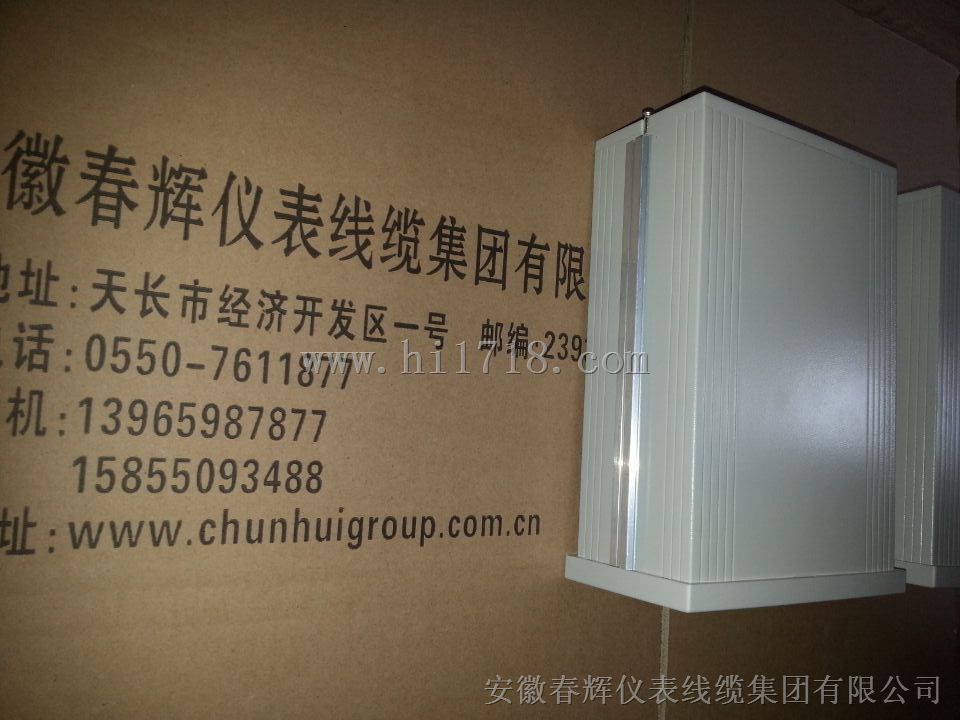

轴向位移保护系统型号:HY-01

1.简述

HY-01轴向位移保护系统与HY-02胀差保护系统均为汽机运行的重要保护仪表。它们由传感器、前置放大器与二次仪表组成，其中前置放大器由系统本身供电，不再需要单独的电源供电。系统中的传感器及前置器根据不同的位移量要求，包括±1mm、±2mm与±4mm. 二次显示表的上下报警限值与量程均可由用户根据需要自行设定、修改并由密码锁定。由于位移变化为缓慢量，因此程序中通过延时两秒的方式滤掉错误的报警信息，限度的避免了误报警情况，使位移监测更加安全可靠。

2.准备工作

导线截面可使用以下尺寸：
供电电源：    2×2.5mm2
继电器输出：    2×2.5mm2
模拟量输入、输出：    2×1.5mm2带屏蔽的双芯电缆

注意：
模拟量输入电缆、模拟量输出电缆必须采用独立的屏蔽保护，防止信号之间的干扰。

3.技术参数

名称	参数	备注
输入信号范围	-4V～20VDC	由配套前置器提供
测量范围	配用传感器为±1mm 配用传感器为±2mm 配用传感器为±4mm	测量为±1％测量为+0.6～-1.5% 测量为±1.5％
显示范围	4位数据位和一个符号位
直流电源输出	-24V（±1%，500mA）
模拟量输出1	0～10V DC	0.2%
模拟量输出2	4～20mA DC	0.2%
继电器输出容量	AC 250V 3A DC 30V 3A
供电电源	AC 220V (±10%)
