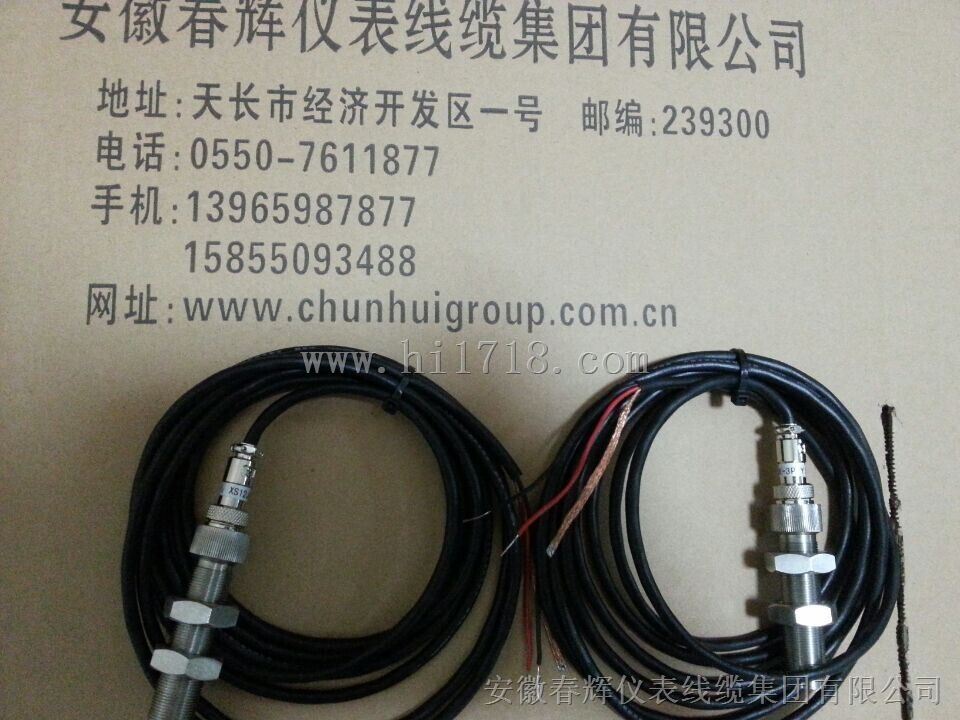

磁电式转速探头XG-2XS12JK，XG-XS12JK-3P/Y，XS12JK
  • 产品名称：磁电式转速探头XG-2XS12JK，XG-XS12JK-3P/Y，XS12JK
  • 产品型号：磁电式转速探头XG-2XS12JK，XG-XS12JK-3P
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2015-08-05
  • 已获点击：568
  • 型号/规格：磁电式转速探头XG-2XS12JK，XG-XS12JK-3P/Y，XS12JK
详细说明

磁电式转速探头XG-2XS12JK，

XG-XS12JK-3P/Y，XS12JK系列传感器

采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特质凸凹面等。随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作。MS系列磁阻转速传感器安装使用方便，通用型好，已被广泛应用于各种领域。具有测量高、防水防油、感应对象为磁性材料或导磁材料、抗干扰能力强，齿轮轴振动对输出信号无影响。


采用电磁感应原理来达到测速目的、具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。
工作原理
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入JX5031转速表，在转速表里设定好齿数，转速表就可以反应出轴的转速。
技术数据
1.输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为   1000转/分       输出有效值大于5V
转速为   2000转/分       输出有效值大于10V
转速为   3000转/分       输出有效值大于15V
2.直流电阻：低阻200~250Ω；高阻500~600Ω
3.绝缘阻抗：在500V直流时大于50MΩ
4.工作温度：-20℃~120℃
5.重量：约130g（不包括尾部引出线）
安装使用
齿轮要求
材料：各种导磁钢铁材料均可
模数：2以上
齿数：60

针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中感应电势，其幅度与转速有关，转速越高输出电压越高（0~a段），输出电压与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和（a~b段），当转速超过b，磁路损耗加剧，电势锐减。因此这种磁电势不适合测高转速，也不适合零转速测量。
 ▲ 技术参数
输出电压波形:  渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波;孔板––近似方波.
温度范围：  -20℃～80℃       或（-30℃～130℃）
螺纹尺寸：    M16×1.0或M16×1.5 M16×1.0或M16×1.5
电线或接头：    整体电缆或用接头
测量范围    10～10000r/min （60齿）
输出信号幅值：30r/min>500mV （测试条件：发讯齿轮，齿数为60，材料为电工钢，
模数为2，传 感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
齿轮材料：应采用高导磁材料。
齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。这将会妨碍的检测。如果主轴在轴向有移动，则应注意磁极的中心一定要处在齿轮的位置上。
