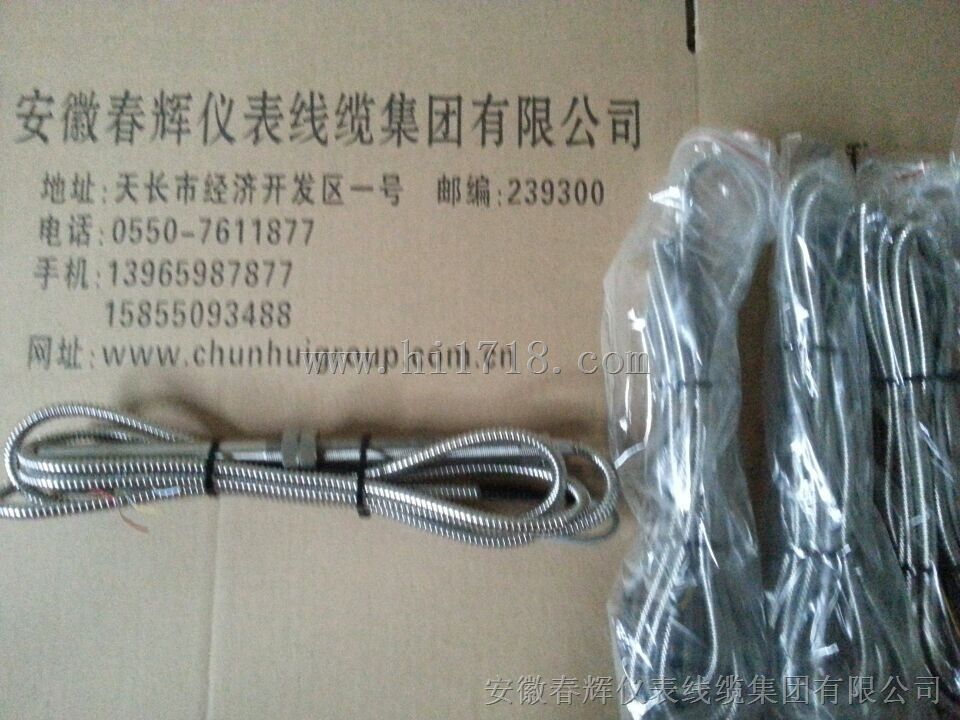

VB-Z9200-100-02-01，VB-Z9201-200-01-02转速探头，VB-Z9200
  • 产品名称：VB-Z9200-100-02-01，VB-Z9201-200-01-02转速探头，VB-Z9200
  • 产品型号：VB-Z9200-100-02-01转速探头
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2015-08-04
  • 已获点击：631
详细说明

VB-Z9200-100-02-01，

VB-Z9201-200-01-02转速探头，VB-Z9200

技术参数
● 直 流 电 阻：200±15Ω(25℃)
● 测速齿轮形式：模数2 ~ 4（渐开线齿轮）
● 工 作 温 度：-10 ~+120℃
● 抗 振 动：20g
● 螺 纹 规 格：Φ16传感器（M16×1）
● 重 量：约180g
● 转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿，传感器输出电压为峰峰值)


转速（n/min）

70

100

224

342

477

665

920

1167

输出电压(v)

0.8

1

2

3

4

5

6

7

转速（n/min）

1505

2080

2509

3050

3606

4334

4620

输出电压(v)

8.5

10

12

13

15

17.5

18.5

是针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中感应电势，其幅度与转速有关，转速越高输出电压越高（0~a段），输出电压与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和（a~b段），当转速超过b，磁路损耗加剧，电势锐减。因此这种磁电势不适合测高转速，也不适合零转速测量。
 ▲ 技术参数
输出电压波形:  渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波;孔板––近似方波.
温度范围：  -20℃～80℃或（-30℃～130℃）
螺纹尺寸：    M16
电线或接头：整体电缆或用接头
测量范围:10～10000r/min （60齿）
输出信号幅值：30r/min>500mV （测试条件：发讯齿轮，齿数为60，材料为电工钢，
模数为2，传 感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
齿轮材料：应采用高导磁材料。
齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。这将会妨碍的检测。如果主轴在轴向有移动，则应注意磁极的中心一定要处在齿轮的位置上。
