油箱位监测保护仪(智能化) 型号:QBJ-3XN
一、概述
QBJ-3XYN型油动机监测保护仪配用TD-1型传感器实现油动机的测量。油动机监测用于测量汽轮机油动机的开启程度，它对整个机组的正常运转是很重要的。配用UT-81A传感器实现油箱油位的测量。
二、技术指标
测量范围：0～200mm(量程可由用户自定)
0～±200mm(量程可由用户自定)
精 度：系统误差≤1％
使用环境：仪表温度：-10℃～45℃
相对湿度≤80％(仪表)
传感器温度：-25℃～85℃
相对湿度≤90％(传感器)
恒流输出：4～20mA
报警设定：在测量范围内任意设定
电 源：交流220V±10% 50Hz
外型尺寸：160×80×260mm(深)
开孔尺寸：154×78×260mm(深)
三、工作原理
本监测装置的工作原理由方框图可以看出，它由振荡电路、恒流源、鉴别器等组成。该位移传感器的内部铁芯绕有两组线圈，在传感器壳体内移动，当线圈通入一定频率的交流电压后，产生一个与铁芯位移相对应的电信号。振荡器产生1～3KHz的振荡电压进入信号处理环节，当传感器接通后，1～3KHz交流电进入传感器，随传感器铁芯的位移变化，经信号处理环节变换，得到与铁芯位置成比例的0～5V电压，此电压一路经缓冲器输出0～5V电压信号，另一路经V/I转换得到4～20mA的电流输出，还有一路送到报警电路进行鉴别，超可发出报警信号。
四、主要功能
● 行程位移显示,分别(正、负)报警，(正、负)危险继电器接点输出 ● 量程下限～上限:电流分别对应(4-20mA)输出
● 上电复位延时,正常灯灭,恢复时封锁延时5秒解除
● 报警危险值可以任意设定(量程范围内)
● 报警危险继电器输出延时四档定值选择
● 量程自由设置
● 在数据设置值查看中,1分钟不进行击键盘操作,自动回到测量状态
五、安装方法
1、TD-1型油动机行程传感器可安装在任意位置，安装尺寸见图，但与导磁体或金属物体至少距离安装支架高度，传感器外壳不能与强磁场及强电流导线接近。
2、安装传感器的衔铁要求直线运动，完成后反复运动几次，以免造成卡涩。传感器的讯号线用屏蔽线，避免信号干扰。其余均参照热膨胀检测装置使用。
3、传感器接线时，一般分别按1、2、3接入仪表输入端，如要改变测量方向，可按3、2、1接入输入端即可。
4、如仪表输出与计算机DCS系统配套使用时，其输出4～20mA电流线不能与其它线串并，应独立输入计算机DCS系统即可。恒流负载≤1KΩ。
5、仪表应安装在控制柜内或就地仪表柜内。

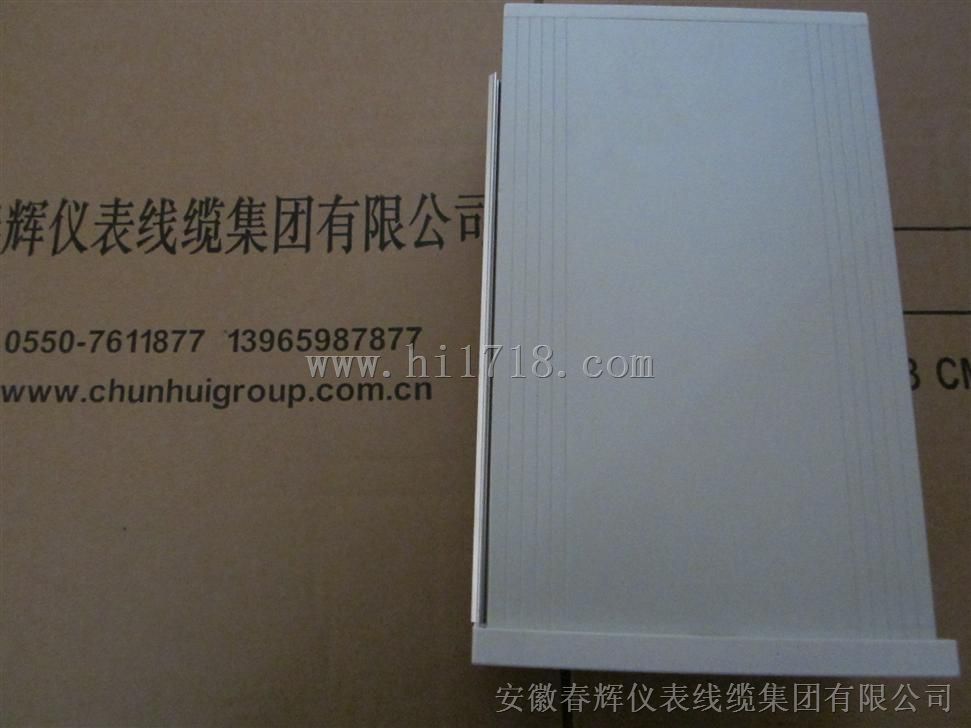

QBJ-3X油箱油位监测保护仪是精密智能测控仪表,广泛应用于电力、石油、化工等部门。与UT-81A、UT-81B、UT-81C线性差动变压器式位移传感器配套使用，可为传感器提供激励电源，同时可将位移信号转换成模拟信号输出，并用数码管显示，设有报警控制功能。该仪器采用80×160×250（mm）标准机箱，LED数字显示,PVC彩色面膜和轻触摸键,外形美观，结构合理，安装简单，性能稳定，质量可靠，测量准确。
2.主要功能
2.1 测量显示油箱油位，4位数码管显示，位为符号位。
2.2 设有两级报警，用户可根据需要设定报警值,当油箱油位行程超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出开关信号，保护被控设备。
2.3 设有电流输出，可与计算机等设备连接。
3.技术参数
3.1 输入信号：接受UT-81线性差动变压器式位移传感器输出
3.2 显示方式：4位数码管显示，位为符号位
3.3 量 程：-200～200mm
3.4 线性误差：1.5％±1个字
3.5 电流输出：4～20mA 负载≦500Ω
3.6 报警设定：满量程内任意
3.7 报警接点容量：220VAC/2A，24VDC/3A
3.8 工作环境: 温 度：-30℃～60℃ 湿 度： ≤85％
3.9 工作电源：AC220V±30% 50Hz 功耗≤10W
3.10 外形尺寸：80×160×250mm（高×宽×长）
