- 产品名称：DF3502D，DF3502T，DF3502DX一体化振动变送器
- 产品型号：DF3502D，DF3502T，DF3502DX一体化振动变
- 所属类别：变送器 > 其他变送器
- 发布时间：2015-07-31
- 已获点击：443
- 企业类型：制造商

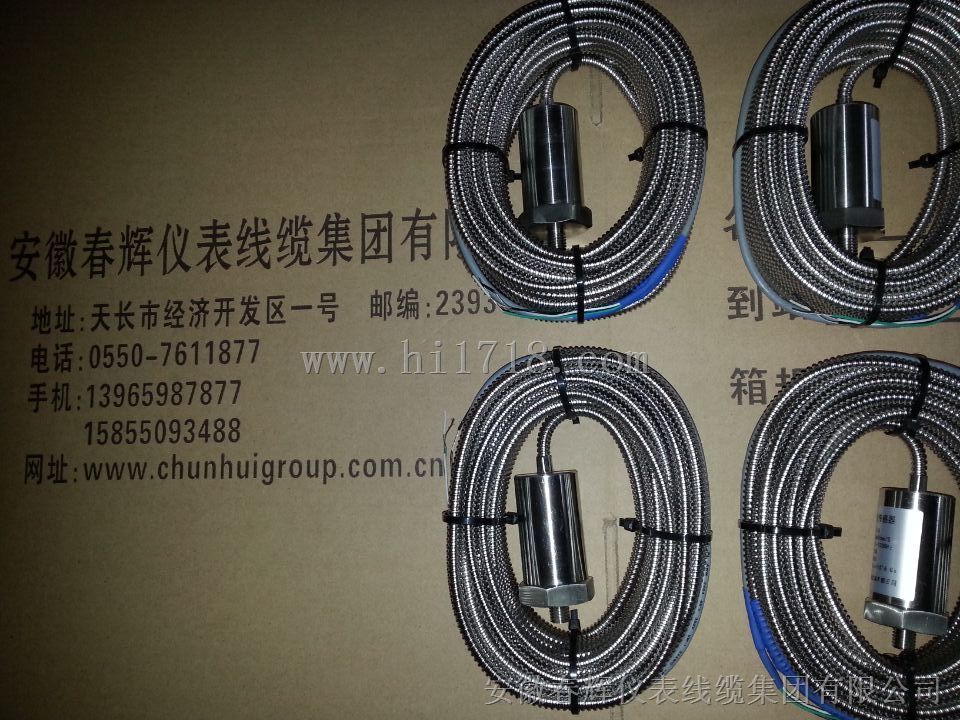

DF3502D，DF3502T，
DF3502DX一体化振动变送器
主要用于对汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械的振动监测。对于机壳振动，轴瓦振动，转子的不平衡、不对中，机件松动，滚动轴承损坏，齿轮损坏等原因引起的振动变化能够进行时时测量。一体化振动变送器可将振动的速度有效值或振动位移的峰峰值，转换为（两线制或三线制的4-20mA电信信号）输出，可连接（PLC；DCS系统现场显示）特别适合恶劣环境的长期状态监测。
二、技术指标
频率范围 | 速度：10-1000Hz；位移：10-500Hz |
量程 | 速度真有效值：0-10mm/s；0-20mm/s；可选定制 |
输出方式 | 4-20mA两线制（可选三线制，或电压输出1-5VDC三线制） |
输出负载电阻 | 0~500Ω（电压输出时0~250Ω） |
供电电压 | 9~32VDC |
工作温度 | -10~80℃ |
安装方式 | 垂直或水平 |
主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等），可测量振动速度或者振动幅度。它是将运动线圈切割磁力线产生的电压转换为电流输出的振动变送器，具有体积小、防爆、性能稳定、安装容易等特点。
技术参数
● 量 程：振动幅度：0～200um；0～500um；0～1000um
振动烈度：0～10.0mm/s；0～20.0mm/s；0～50.0mm/s
● 频率响应：5 ～ 500 Hz
● 自振频率：10Hz
● 输出电流：4～20mA
● 输出阻抗：≤500Ω
主要由振动速度传感器、功能转换电路、数字显示三部分组成。可广泛用于：风机、压缩机、泵等大型旋转机器。测量轴承座、机壳等振动。输出电流(或电压)信号,便于同计算机系统（DCS等）联接。它直接安装在机器外部，故安装、使用、维护极为方便。它带就地显示, 由液晶显示屏可以直接显示振动值（烈度或位移）极大方便了维护人员实时了解机器运行情况。该产品现被业届誉为带显示仪表的传感器。
