- 产品名称：低频振动速度传感器FS8300
- 产品型号：低频振动速度传感器FS8300
- 所属类别：传感器 > 其他传感器
- 发布时间：2015-07-30
- 已获点击：606
- 型号/规格：低频振动速度传感器FS8300

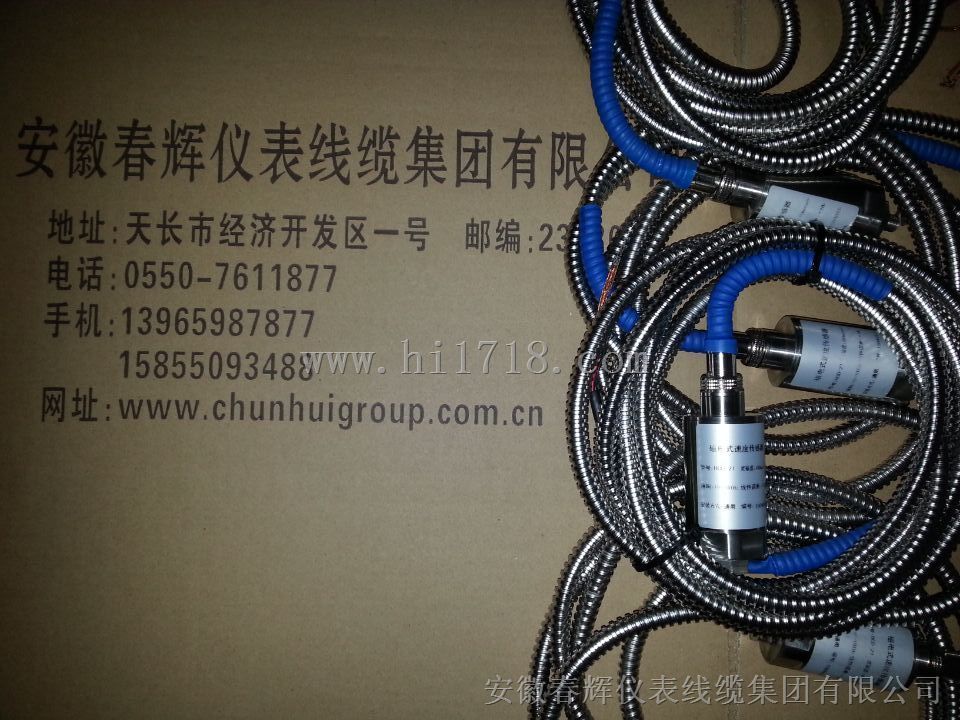

低频振动速度传感器FS8300
FS8300低频振动传感器，内置积分器，输出位移电压信号。它是将振动速度信号积分成位移信号而输出。主要用于测量水轮发电机组、低速转动机器、工程建筑和桥梁等的振动。这种传感器测量的振动是相对于自由空间的振动。它的输出电压信号与振动幅值成正比。
基本原理
FS8300低频振动传感器是属于惯性式传感器。它是利用磁电感应原理把振动信号变换成电信号。主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号。
传感器的总体设计保证它有如下使用特点：
1. 传感器有很低的使用频率，可以适用于低转速的转动机器。
2. 相对于其它类型的振动传感器而言，FS8300传感器有较低的输出阻抗，较 好的信噪比。它同一般通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求，使用方便.
3. 传感器设计中取消了有摩擦的活动元件，因此使用寿命相对很长。 4. 传感器有一定抗横向振动能力（不大于10g）
主要技术指标 1．频响范围：0.5Hz～200Hz(-3dB)
2．灵敏度：8mV/μm±5%、 5mV/μm±5%、 4mV/μm±5% (或根据用户要求调整)
3．量程：±1mm（±2mm、±3mm 等）
4．线性度：<2%
5．输出电压：8V（单峰）
6．使用温度范围，-30℃-80℃
7．工作方向：H 水平型 V 垂直型
8．工作电源：±12VDC
9．安装方式： 在Φ56的圆周角上用2个M5螺钉固定。
