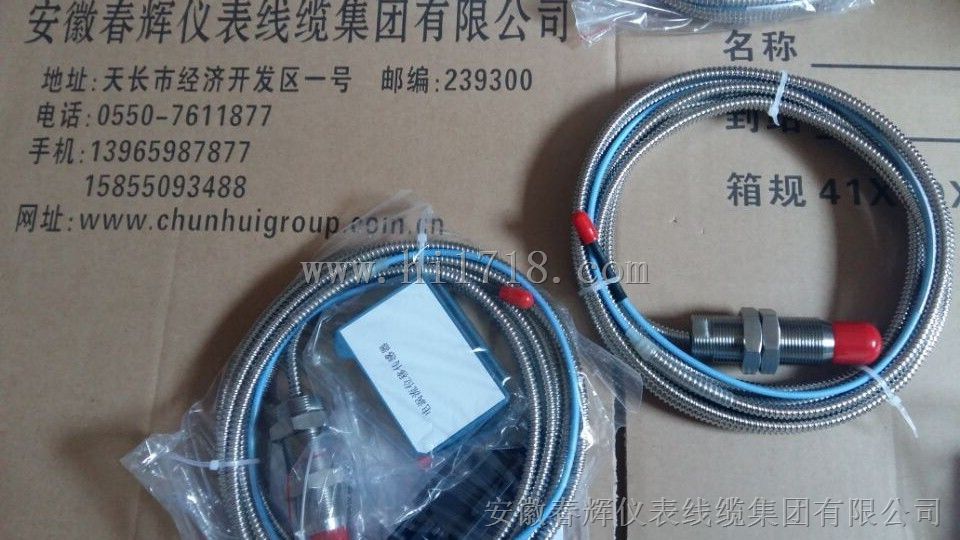

胀差传感器、胀差变送器QBJ-3800XL-A03，QBJ-3800XL-A02

线性量程、线性范围、线性误差、被测面积直径

qbj-3800XL系列电涡流传感器系统技术特性
1）.温度稳定性
● 探头、延伸电缆、前置器受温度影响小，性能指标稳定；
● 探头线圈采用特殊合金元素材料制成，温度漂移系数小；
● 延伸电缆采用稀有合金元素材料制成，温度漂移系数小；
● 前置器设计了多处线性/温度漂移补偿电路。
2）.兼容性和互换性
● QBJ-3800XL电涡流探头、延伸电缆、前置器的零部件可完全互换，互换后的非线误差仍优于±1%，灵敏度偏差优于±1%。
3）.防腐蚀性和可靠性
● 延伸电缆与探头、前置器的连接头采用锁紧装置结构，有效防止现场接头松动造成测量误差；
● 延伸电缆及探头的接头可选用不锈钢材料，以适用在化工等强腐蚀性环境中使用；
● 探头头部线圈和电缆连接处采用真空超声波焊接技术，有效防止合金线圈接头处老化，大大延长了探头的使用寿命；
● 前置器有接线容错保护功能，防止因错接线而损坏前置器；
● 铠装结尾处和电缆接触处有特殊结构，防止划伤电缆线；
● 探头线圈保护罩选用PPS工程塑料（耐温250℃）与探头线圈注塑成型，防止线圈松动，降低探头温度漂移系数；
● 探头和探头壳体连接处有特殊锁紧铠装结构和密封装置，可有效防止油污从铠装和电缆或铠装和聚四氟保护管键渗出。

将传统的外部前置器和仪表部分的滤波、信号归一化处理、信号输出等功能模块化，将传感器采样的胀差信号直接转换输出4-20mA信号。它与GJ-D10系列电涡流传感器探头配接，省却了前置器，使得监测的组件进一步的减少，所以可靠性大大提高

广泛应用于对主机、辅机设备如汽轮机、压缩机、风机、泵、电机等进行胀差实时监测，能真正起到对这类设备进行保护。它测量准确、稳定可靠，抗干扰性能强。

技术参数：
供电电源：+24Vdc，工作电流小于20mA
输    入：GJ-D10系列电涡流传感器探头
输    出：4～20mA，负载电阻500Ω
精    度：＜±1%
灵敏度：8mA/mm
频率响应：0～10KHz
输出纹波：≤20mV
温    漂： ≤0.1%℃
外形尺寸： 90mm(W)×35mm(L)×70mm(H)
安装方式：底板安装，采用四个M4×12 GB29-76螺栓安装
导轨安装，可以方便地安装在标准35mm导轨上
工作温度： -30℃～80℃

安徽春辉仪表线缆集团有限公司

胀差传感器、胀差变送器QBJ-3800XL-A03，QBJ-3800XL-A02

线性量程、线性范围、线性误差、被测面积直径

探头直径

（mm）

线性量程
（mm）

线性起始点
（mm）

线性误差

被测面积直径
（mm）

Ф5

2

0.25

±1﹪

Ф12

Ф8

2

0.25

±1﹪

Ф18

Ф11

4

0.5

±1﹪

Ф33

Ф25

12.5

0.63

±2﹪

Ф68

Ф50

25

3.0

±2﹪

Ф130

广泛应用于对主机、辅机设备如汽轮机、压缩机、风机、泵、电机等进行胀差实时监测，能真正起到对这类设备进行保护。它测量准确、稳定可靠，抗干扰性能强。
