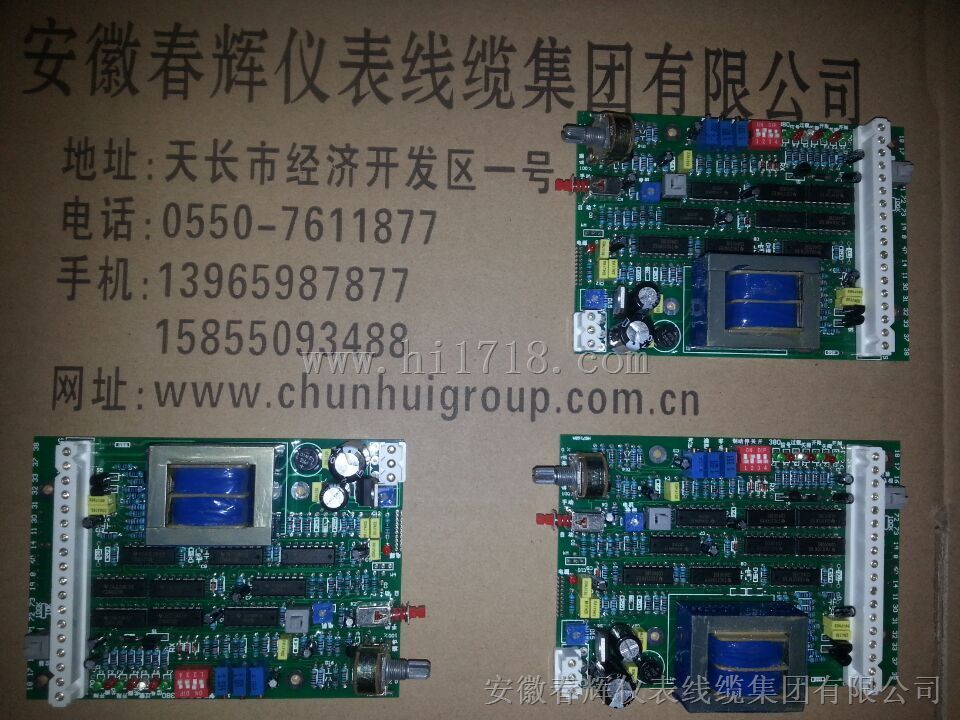

产品名称：电子式位置定位器GAMX，执行器放大器控制板
产品型号：电子式位置定位器GAMX，控制板
所属类别：工业自动化仪表 > 执行器
发布时间：2015-07-24
已获点击：702
企业类型：制造商

详细说明

电子式位置定位器GAMX，控制板

（执行器放大器）

型谱						说明
GAMX						智能数字位置定位器
外型	1					盘装式竖80×160×95 mm
	2					壁挂式
	3					架装式
输入信号		1				4～20 mA
		2				0～10 mA
		3				0～5 V
		4				1～5 V
		5				0～10 V
阀位输入信号			1			4～20 mA
			2			0～10 mA
			3			1 kΩ～10kΩ电位器信号。
阀位变送输出				0		无
				1		4～20 mA
				2		0～10 mA
				3		0～5 V
				4		1～5 V
电机驱动					1	25A 双相可控硅
					2	41A 双相可控硅
					3	DC 0～15 V 控制信号

1、控制输入信号： 4～20 mA 、0～10 mA 、0～5V 、1～5V 、0～10 V可选。

2、阀位输出信号：4～20 mA 、0～10 mA 、0～5V 、1～5V可选。

3、阀位输入信号：4～20 mA 、0～10 mA或1 kΩ～10kΩ电位器信号可选。

4、控制单相电机正反转：可控硅（25A或40A），固态继电器驱动信号。

5、输入阻抗：电流输入时小于120Ω，电压输入时大于400kΩ。

6、伺服滞后（死区或不灵明度）：0.1～25.5 %可设。

7、伺服关闭再开启时间：0.0～25.5秒可设。

8、阀位偏差允许值：0.1～25 %可设。

9、数字显示：上排显示“控制输入”百分比、下排显示“阀位反馈”信号百分比。

10、阀位输入标定：零点（0～50 %内设定）、满程（50～100 %内设定）。

11、阀位电限位：零点（0～50 %内设定）、满程（50～100 %内设定）。

安徽春辉仪表线缆集团有限公司

产品搜索

产品展示

电子式位置定位器GAMX，控制板

（执行器放大器）

型 谱

说 明

GAMX

智能数字位置定位器

外型

1

盘装式竖80×160×95 mm

2

壁挂式

3

架装式

输入信号

1

4～20 mA

2

0～10 mA

3

0～5 V

4

1～5 V

5

0～10 V

阀位输入信号

1

4～20 mA

2

0～10 mA

3

1 kΩ～10kΩ电位器信号。

阀位变送输出

0

无

1

4～20 mA

2

0～10 mA

3

0～5 V

4

1～5 V

电机驱动

1

25A 双相可控硅

2

41A 双相可控硅

3

DC 0～15 V 控制信号

1、控制输入信号： 4～20 mA 、0～10 mA 、0～5V 、1～5V 、0～10 V可选 。

2、阀位输出信号：4～20 mA 、0～10 mA 、0～5V 、1～5V可选。

3、阀位输入信号：4～20 mA 、0～10 mA或1 kΩ～10kΩ电位器信号可选。

4、控制单相电机正反转：可控硅（25A或40A），固态继电器驱动信号。

5、输入阻抗：电流输入时小于120Ω，电压输入时大于400kΩ。

6、伺服滞后（死区或不灵明度）：0.1～25.5 %可设。

7、伺服关闭再开启时间：0.0～25.5秒可设。

8、阀位偏差允许值：0.1～25 %可设。

9、数字显示：上排显示“控制输入”百分比、下排显示“阀位反馈”信号百分比。

10、阀位输入标定：零点（0～50 %内设定）、满程（50～100 %内设定）。

11、阀位电限位：零点（0～50 %内设定）、满程（50～100 %内设定）。

12、输入控制信号与变送输出信号完全隔离。

13、环境温度、湿度：温度-20～60 °C、相对湿度≤85 %

14、采塑料外壳或金属外壳。

15、电源供电：AC 220 V 、50Hz 。

16、外形尺寸：128mmX220mmX80mm
