- 产品名称：TDZ-3阀位传感器，TDZ-1位移传感器
- 产品型号：TDZ-3阀位传感器，TDZ-1传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-07-24
- 已获点击：477
详细说明

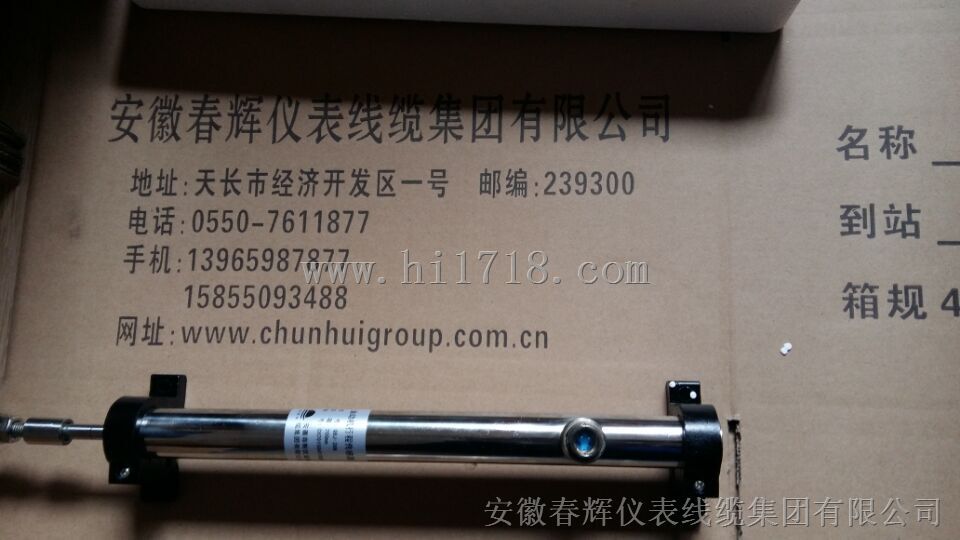

TDZ-3阀位传感器，
TDZ-1位移传感器
适用于直线位移的测量与控制
适用于直线位移的测量与控制
量程：0mm-1000mm内任何规格
：0.5%、1%、1.5%
输出：0-5V、0-10mA、4-20mA
电源：AC15V-24V、DC15V-24V测量原理
如图所示，当一个铁芯在螺旋线圈内移动时A与B之间的阻抗和B与C之间的阻抗产生变化。当A与C之间供给一恒定的电压时，由于这些阻抗的变化是与铁芯的移动成正比，即电压的变化与铁芯的位移成线性比例关系，所以取出 VAB、VBC的电压差值即可测量出铁芯的位移量。
技术参数
■ 行程范围：
TDZ-1 阀位传感器：0 ~ 20、35mm
TD-1 次阀位传感器：0 ~ 20、35、50、100、150、200、250、300、350、400、500、600
TD-2 热膨胀传感器：0 ~ 25、35、50mm
UT-81 油箱油位传感器：±100、±200、±300、±400mm
■ 励 磁：1500Hz，10 ~ 20VAC
■ 线性阻抗：250Ω±50Ω（1500Hz）
■ 线 性 度：有效全量程的±1.5%
■ 使用温度: -10 ~ 100 ℃
■ 相对湿度：≤ 90% 非冷凝
