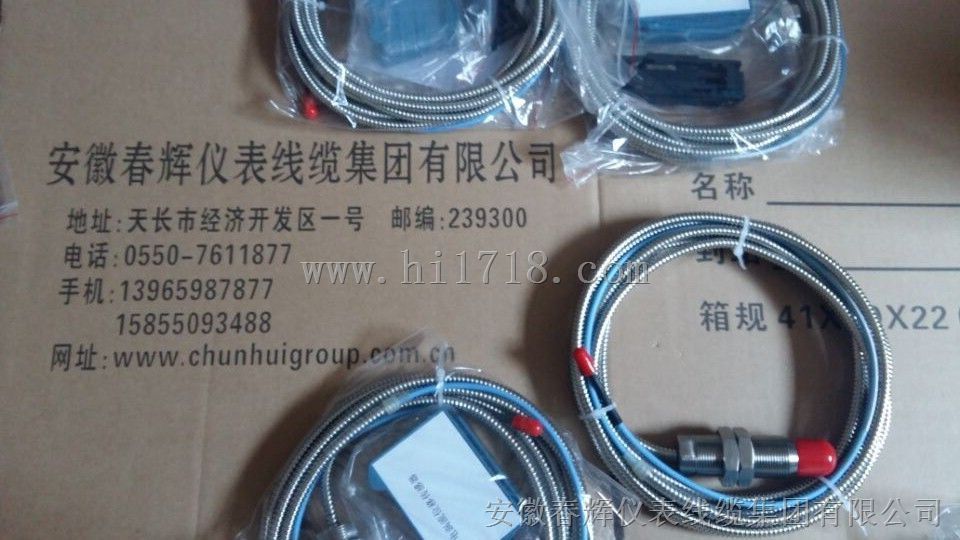

- 产品名称：WT0122-A90-B00-C01胀差前置器,探头WT0120-A00-B00-C07-D90
- 产品型号：WT0122-A90-B00-C01胀差前置器,探头WT01
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2015-07-24
- 已获点击：483
详细说明
WT0122-A90-B00-C01胀差前置器,
探头WT0120-A00-B00-C07-D90
要用于测量旋转机械的轴向位移、胀差或轴振动以及涂层厚度，体积小，安装方便，可与计算机、PLC、DCS等设备连接
主要适用于发电、钢铁、冶金、化工等领域，它的特点主要是体积小，安装方便。通过对各类旋转机械进行连续测量，转换成标准的4～20mA电流输出，送给PLC、DCS系统或DEH系统等。
技术参数：
● 输入信号：电涡流传感器输出
● 输出信号：4～20mA或0-24V（可根据用户需要设计）
● 量程：0～10mm
● 度：±1%
● 工作电压：DC24V、-24V供电（可根据用户需要任意设计）
● 工作温度：-30～+50℃
可监测转子的轴向相对于轴瓦的位置。可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
故障监测：监测旋转机械转子的轴向位置
测量参数：转子相对于轴瓦的位置（位移）
机组类型：各种旋转机械，如汽轮机，风机，压缩机，泵等；适用于老机组的改造
安装要求：对于已有涡流探头系统的机组，只需将连线接上即可
● 输入信号：电涡流传感器输出
● 输出信号：4～20mA或0-24V（可根据用户需要设计）
● 量程：0～10mm
● 度：±1%
● 工作电压：DC24V、-24V供电（可根据用户需要任意设计）
● 工作温度：-30～+50℃
故障监测：监测旋转机械转子的轴向位置
测量参数：转子相对于轴瓦的位置（位移）
机组类型：各种旋转机械，如汽轮机，风机，压缩机，泵等；适用于老机组的改造
安装要求：对于已有涡流探头系统的机组，只需将连线接上即可
探头、延伸电缆在-30℃～120℃，前置器在-30℃～80℃；相对湿度95%环境中，长期工作不损坏。
●验收技术指标：
在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足：
○频率响应DC～500Hz
○互换性误差±5%（含线性、灵敏度）
○其它参数：
探头直径(mm) | 线性范围(mm) | 线性度 | 灵敏度 | 灵敏度 |
Ф18 | 1.15~7.15 | ±1.3% | 2.0v / mm | ±4.0% |
Ф22 | 1.20~11.20 | ±1.4% | 0.8v / mm | ±4.0% |
Ф25 | 1.25~13.75 | ±1.5% | 0.8v / mm | ±4.0% |
Ф35 | 1.30~21.30 | ±1.5% | 0.8v / mm | ±4.0% |
Ф50 | 2.50~27.50 | ±2.0% | 0.4v / mm | ±4.0% |
Ф60 | 2.00~52.00 | ±2.0% | 0.2v / mm | ±4.0% |
注：输出纹波≤10mV
○探头在0℃～100℃，前置器在0℃～70℃，在满量程中点处对探头和前置器进行灵敏度温度考核。
探头直径(mm) | 灵敏度温漂 |
Ф18 | ±0.10%/℃ |
Ф22 | ±0.10%/℃ |
Ф25 | ±0.12%/℃ |
Ф35 | ±0.12%/℃ |
Ф50 | ±0.12%/℃ |
Ф60 | ±0.15%/℃ |
