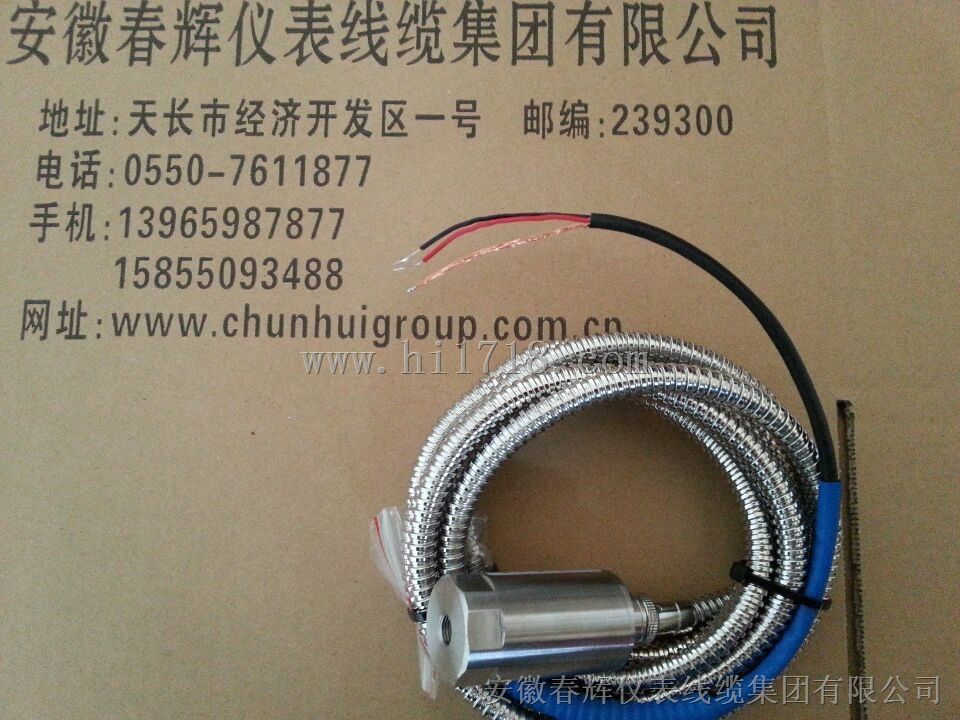

VB-Z9500-3-2，SJ1061，GW9200测振传感器
  • 产品名称：VB-Z9500-3-2，SJ1061，GW9200测振传感器
  • 产品型号：VB-Z9500-3-2，SJ1061，GW9200测振传感
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2015-07-24
  • 已获点击：378
详细说明

VB-Z9500-3-2，SJ1061，

GW9200测振传感器

VB-Z9500系列振动速度传感器与振动、烈度表配接后，可以测量各种位移、速度等。由滚动轴承支承的转子，其振动传到轴承盖上，安装在轴承盖上的VB-Z9500型振动速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。
安装位置：垂直或者水平安装于被测振动点上，传感器底部用M8螺钉固定。
技术指标：
灵 敏 度：20mV/mm/S
误    差：±5%
频率响应：10～1000 Hz
振幅极限：2mm（峰-峰值）
加速度：10g
安装方式：通用
温度范围： -30℃～120℃
相对湿度：至95%不冷凝


SJ1061传感器磁电式工作原理，利用磁电感应把震动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部件组成。


     传感器的整体设计具有如下特点：
    1、 输出信号与振动速度成正比；
    2、具有一定的抗横向振动能力；
    3、具有较低的输出阻抗和较好的信噪比；
  技术指标：
     1. 频响范围：10-1000Hz(-3dB)
　　 2. 灵敏度：20mV/mm/s±5%;

     3. 幅值线性度：<3%;
　　 4. 横向灵敏度：<5%；
　　 5. 使用温度范围：-30°C~120°C
　　 6. 测量位移：1mm(单峰值）；
　　 7. 输出阻抗：≤1kΩ;
     8. 绝缘电阻：≥2MΩ;

GW9200系列振动速度传感器，可用于对轴承座、机壳或结构相对于自由空间的振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。 灵敏度： 4～100mv/mm/s 可选 频率响应：4.5HZ～1KHZ 使用温度：①-30℃～120℃(常温) ②-30℃～250℃(高温) 幅值线性度误差:≤3% 输出电阻:600～4K 欧姆 绝缘电阻:2MΩ 环境要求:防尘、防潮（湿度≤95%RH）
