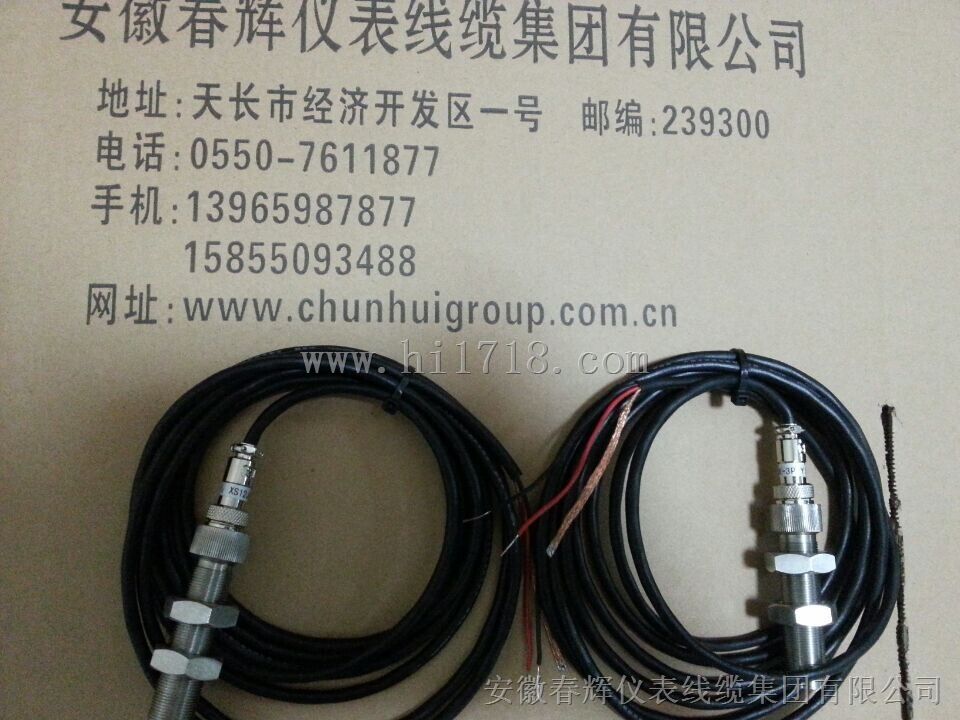

XS12JK(XG-3)防水转速探头，

XS12JK-XG/ZC-2测速探头

是针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中感应电势，其幅度与转速有关，转速越高输出电压越高（0~a段），输出电压与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和（a~b段），当转速超过b，磁路损耗加剧，电势锐减。因此这种磁电势不适合测高转速，也不适合零转速测量。

技术参数:

输出电压波形: 渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波;孔板––近似方波.

温度范围： -20℃～80℃ 或（-30℃～130℃）

螺纹尺寸： M16×1.0或M16×1.5 M18 M20

电线或接头：整体电缆或用接头

测量范围 10～10000r/min （60齿）

输出信号幅值：30r/min>500mV （测试条件：发讯齿轮，齿数为60，材料为电工钢，

模数为2，传感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。

齿轮材料：应采用高导磁材料。

齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。这将会妨碍的检测。如果主轴在轴向有移动，则应注意磁极的中心一定要处在齿轮的位置上。
