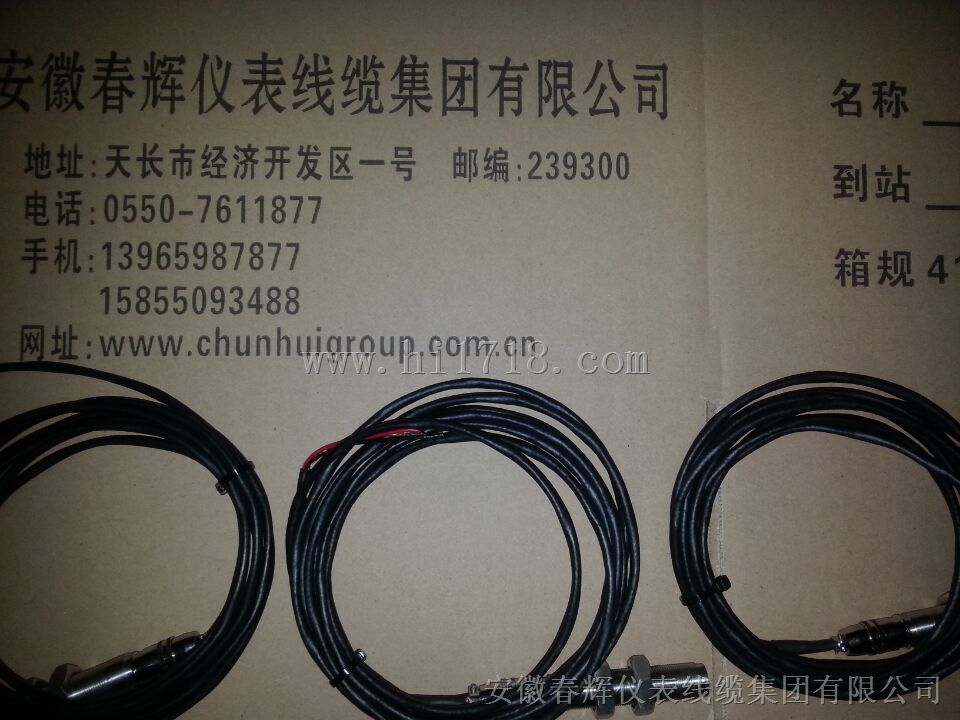

磁性转速传感器SZCG-I，转速探头SZCG-1
  • 产品名称：磁性转速传感器SZCG-I，转速探头SZCG-1
  • 产品型号：磁性转速传感器SZCG-I，转速探头SZCG-1
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2015-07-24
  • 已获点击：613
详细说明

磁性转速传感器SZCG-1

该传感器采用磁电感应的原理来达到测速目的，该传感器输出信号大，无需要放大，抗干扰性能好，无需外接电源，可在烟雾、水气、油气、煤气等恶劣环境中使用。
二、技术参数：
1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时， 1000转／分 >5V(有效值)、 2000转／分 >10V(有效值) 、3000转／分 >15V(有效值)
2、直流电阻： 150Ω～160Ω(如用户需用其他阻值的数据可在定货时注明)
3、绝缘阻抗： 在500V直流时>60MΩ
4、工作温度： -20℃～l00℃
5、重 量： 180克左右(包括尾部引线)
    三、工作原理： 使用时应在被测量转速的轴上装一齿轮，将传感器安装在支架上，调整传感器与齿轮顶之间隙为1.2mm左右。 当轴带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，被测轴转动一圈时就产生在Z个电压脉冲信号，根据下式： F＝(n/60)×Z 式中：F为频率 Hz／秒 n为被测轴转速 转／分 Z为齿轮齿数 当齿轮齿数为60时，就把轴的每分钟转数n转化成频率为F的电压脉冲信号，将该信号送到SZC－系列智能转速表上，就可以反应出轴的转速。
    四、注意事项：
1、传感器输出线中的屏蔽层应接大地零线。
2、不允许在温度为35℃以上强磁场环境中使用及放置。
3、安装及运输过程中避免强烈撞击。
4、在被测轴跳动较大时，应注意适当放大与齿轮的间隙，避免损坏。
5、本传感器为了考虑在恶劣环境中使用，故装配调试完后立即密封，故无法修理。
