- 产品名称：HY-3DW轴向位移监控仪
- 产品型号：HY-3DW轴向位移监控保护仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2015-07-24
- 已获点击：464
- 企业类型：制造商
- 新旧程度：全新
详细说明

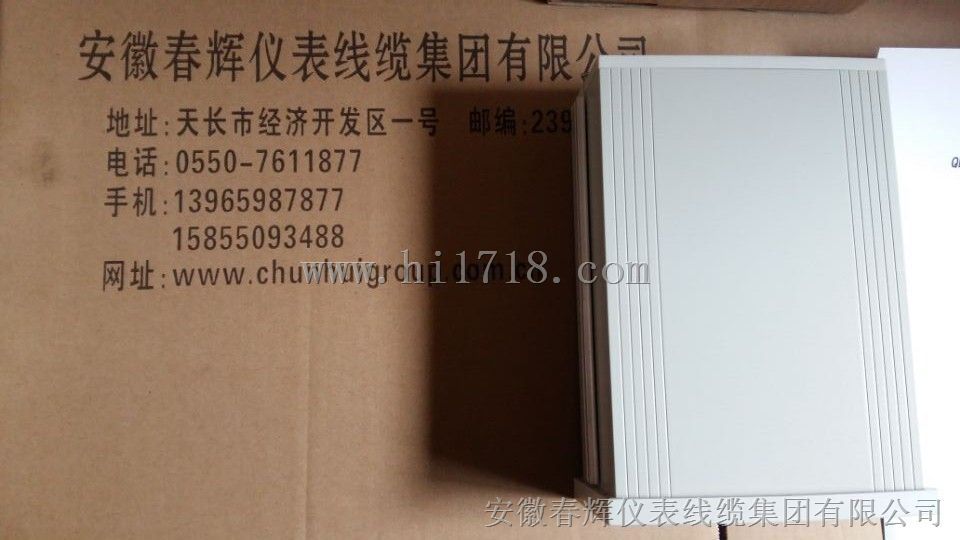

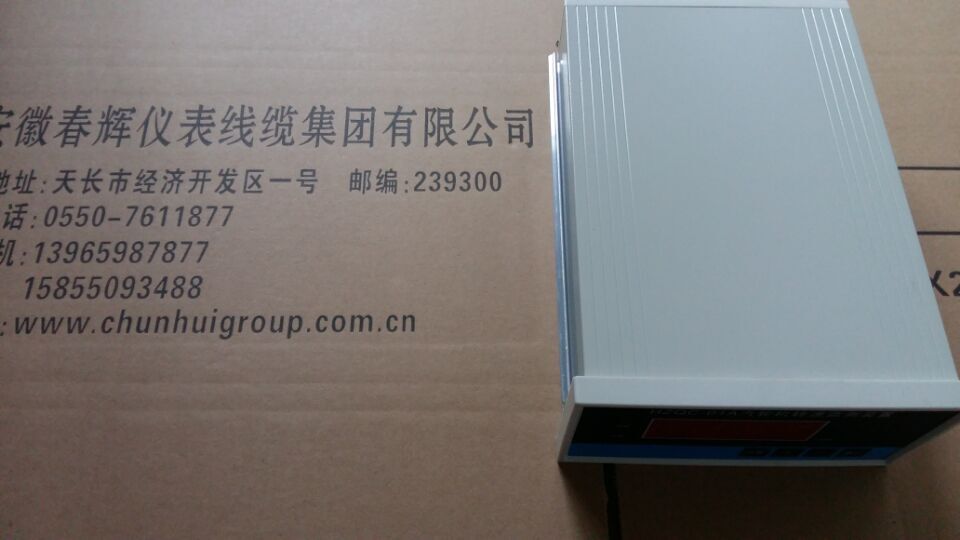

HY-3DW轴向位移监控保护仪
是精密测控仪表,轴向位移是机器内部，转子沿轴心方向，相对于止推轴承二者之间的间隙而言，轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙，对于旋转机械，如蒸汽轮机，燃汽轮机，水轮机，离心机和轴流压缩机等，轴承位置是一个十分重要的信号，过大的轴向位置将引起大的机构损坏，而轴向位移监控仪，对止推轴承的损坏，可提出早期报警和保护。完全实现数字化，稳定性好、准确性高、操作简单、维护方便可靠。友好的人机对话界面，使该产品处于国内水平。
功能说明：
1. 显示功能
轴向位移测量值、报警、停机设定值，可分别在LED数码管上显示。
2. 报警功能
报警、停机、输入信号故障分别由LED发光管指示。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时切断报警、停机输出回路。
具备上电，掉电检测功能，同时断开报警输出回路，能有效地抑制监控仪误报警。
5. 输出接口
设有4-20mA电流输出通用接口，可与计算机等设备连接。
配用CWY-DO电涡流传感器主要测量旋转机械内部转子相对于固定部分的轴向位移变量。
－测量范围： -0.5～+0.5mm； -1.00～+1.00mm；
-1.50～+1.50mm； -2.00～+2.00mm；
－输入信号：CWY-DO电涡流传感器；
－测量： 0.5级，线性误差≤±0.5%；
－显示方式：采用LED或LCD显示；
－输出信号：电流输出:4～20mA，负载电阻≤850Ω；
RS485通讯输出：Modbus RTU通讯协议；
开关量输出：DC 27V/2A 或 AC250V/5A；
－使用环境：-40℃～65℃，相对湿度≤95％（非冷凝）；
－供电电压：AC 85V～265V 或DC 100V～360V；
－安装方式：开孔盘装：
外形尺寸:宽160mm×高92mm×深245mm；
开孔尺寸:宽(152+0.5mm)×高(76+0.5mm)。
