- 产品名称：振动监测保护仪SDJ-3L/g
- 产品型号：振动监测保护仪SDJ-3L/g
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2015-07-24
- 已获点击：491
- 企业类型：制造商
- 新旧程度：全新
详细说明

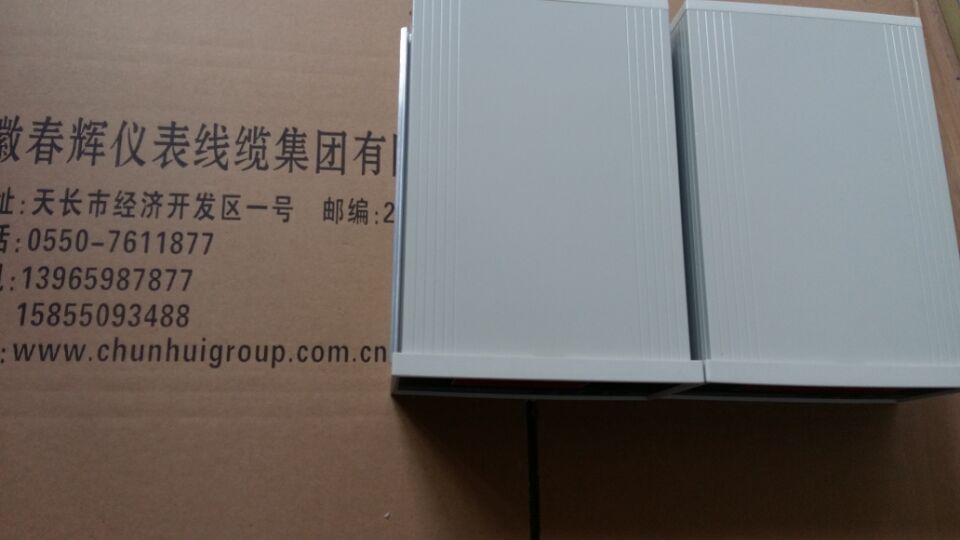

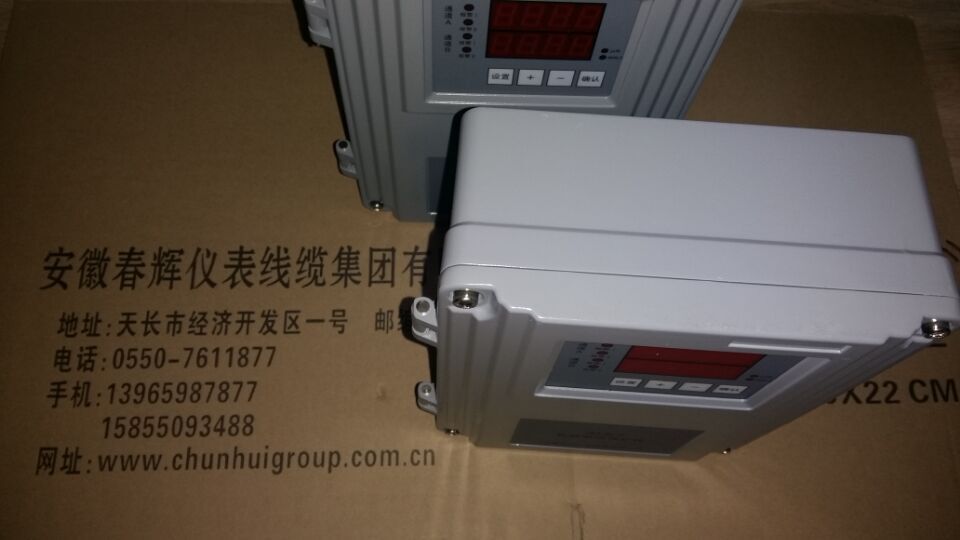

振动监测保护仪 SDJ-3L/g
SDJ系列振动烈度监测保护仪带有TDM在线振动讯号分析输出，4～20mA输出带有隔离器，可直接送入计算机DCS系统。如果用户需要，本厂可提供就地带有玻璃门的防护箱，外型尺寸：长258宽158深460；可提供SG-2传感器固定螺钉或安装底座，底座尺寸40×40mm，可安装垂直和水平方向2个传感器。
| |
二、技术指标 |
SDJ-3L振动监测保护仪主要适用于电力、钢铁、建材、化工等领域，对各类旋转机械的轴瓦振动(振动)及轴振动（相对振动）进行连续监视和测量，便于用户对机器工况进行分析和维护。当机器振动超过正常使用值时，本装置会立即发出报警及危险信号，使您的机器能够及时得到保护
振动监测保护仪（智能化）来自二个独立的SG-2型速度传感信号，或者是二个CWY-DO型电涡流传感器信号，在LED数字显示器上，连续显示两路信号2个4位读数的振幅值。
二、技术指标 ● 测量范围：振动幅度即振动烈度的测量
1、SDJ-3B振幅：0-500mm内任意设置（峰-峰值）
(用户没有特殊要求，出厂设置0～200um)
2、SDJ-3L烈度：0-50.0mm/s内任意设置（峰-峰值）
(用户没有特殊要求，出厂设置0～200um) ● 频率范围：10-300HZ ● 输入信号：
1、配用SDJ-2振动速度传感器(测量轴瓦的振动)
2、配用CWY-DO电涡流传感器（测量轴的相对振动）
● 显示方式： A、B通道分别独立数字显示 ● 线性：≤±0.5%(满量程)
● 输出： 1、电线：4-20mA 对应上下限量程 （负载＜1KΩ可直接送入DCS系统)
2、TDM示波分析输出 3、RS485通信接口输出
4、报警、危险开关量输出：(AC250V/5A，DC27V/2A)
● 使用温度：仪表 一15-55℃ (相对湿度≤80%)
SG-2常温传感器 一25-100℃ (相对湿度≤90%) SG-2W常温传感器 一25-160℃ (相对湿度≤90%)
CWY-DO-Φ8mm电涡流探头 -15-120℃ (相对湿度≤90%)
● 供电电压：AC220V/50HZ±10% ● 安装方式：持壁式安装或安装在就地防护箱内 仪表外形尺寸：长240×宽182×厚90（mm)
仪表开孔尺寸：长275×宽170×厚98（mm) SG-2振动速度传感器外形尺寸：Φ35×65（mm） 传感器安装固定螺钉：M10 ×1.5×10mm CWY-DO-Φ8mm电涡流传感器安装螺钉：M10 ×1mm 前置器外形尺寸：80 ×64 ×34(mm)
三、主要功能 1、实现智能化处理，所有功能可通过前面板按键操作、振幅、烈度测量通过功能切换键任意设置选择
2、适宜长期在线监测、安装调试方便简单
3、报警、危险值输出通按键任意设置 4、报警、危险开关量信号可任延时设置 5、在数据设置值查看中，
1分钟不进行键盘操作，自动回到测量状态 6、测量值的记忆 7、断线检测保护，断线封锁继电器输出 ，0K灯灭，恢复时封锁延时5秒解除
四、安装方法 仪表采用挂壁式安装方式， 为了能够进行在线监测和保护SDJ-3B、SDJ－3L振动监测保护仪必需配用两个
SG-2型速度传感信号（测量轴瓦振动），才能够实现双路监测和保护，连续地显示通道的振幅值，用户可以任意设定。在一个轴承上，需要安装两个，需要安装两个夹角为90度的传感器，采用固定螺钉安装，
要求垂直或水平安装：垂直和水平2个方向的传感器，传感器与仪表的连线采用普通屏蔽电缆截面积不小于1mm2,输入信号红线接正确，绿线接负端屏蔽层采用单端接地靠传感器浮空，靠仪表接屏蔽端并与机架大地联通不可接错否则有误，其它接线详见面板端子接线图。
盘装式振动监控仪SDJ系列：
