rs990电涡流传感器

应用领域

　　rs99电涡流传感器广泛应用于电力、石油、化工、冶金等科研单位。对汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力学研究和零件尺寸检验等进行在线测量和保护。

技术规格

　　rs99电涡流传感器系统执行的标准：

　　电涡流传感器系统严格执行美国石油协会API670标准，各项性能指标均优于中国国家标准（中华人民共和国国家计量检定规程JJG 644-2003）。

线性量程、线性范围、线性误差、被测面积直径

探头直径（mm）	线性量程（mm）	线性起始点（mm）	线性误差	被测面积直径（mm）
Ф5	2	0.25	±1﹪	Ф12
Ф8	2	0.25	±1﹪	Ф18
Ф11	4	0.5	±1﹪	Ф33
Ф25	12.5	0.63	±2﹪	Ф68
Ф50	25	3.0	±2﹪	Ф130

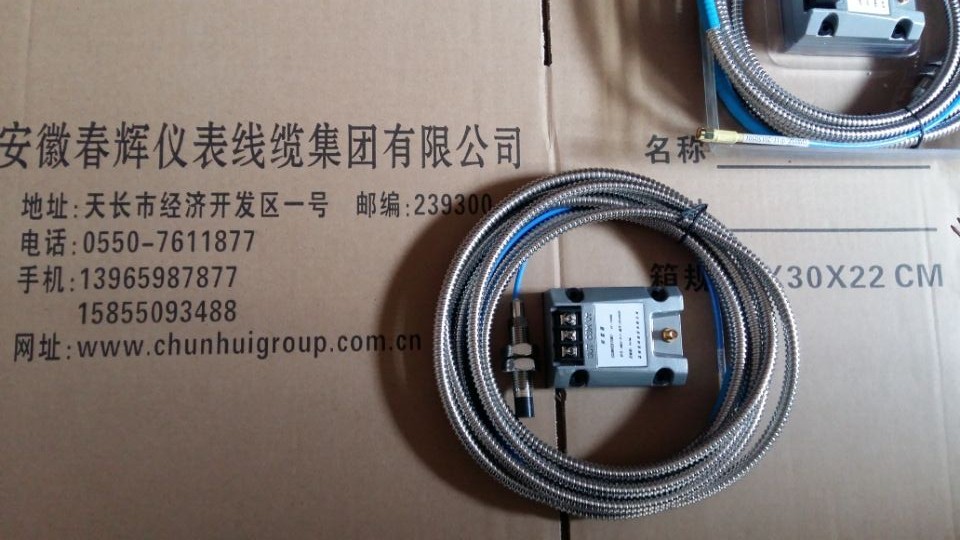

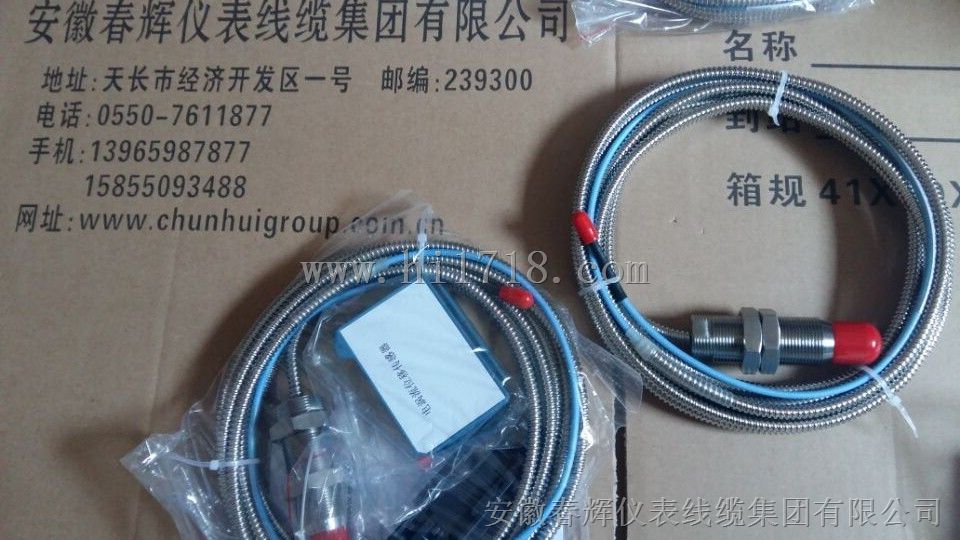

概述：传感器探头是传感器系统的一个必要组成部分，它是采集、感受被测体信号的重要部分，它能地探测出被测体表面相对于探头端面间隙的变化。通常探头又由以下几个部分组成：
u 线圈
u 线圈保护套
u 不锈钢壳体
u 高频电缆
u 高频电缆接头

高频电缆：用于连接探头头部到前置器。STV7高频电缆选用双屏蔽电缆，电缆芯线采用合金材料制成，是耐高温的射频同轴电缆。通常约定电缆长度有（0.5m、1.5m、1.0m、2.0m、4.0m、5.0m、6.0m、8.0m、9.0m、10.0m）供用户选择。如需选择延伸电缆，则必须确保系统总的电缆长度（探头电缆线线长+延伸电缆线长）为（3.5m、4.0m、4.5m、5.0m、5.5m、6.0m、6.5m、7.0m、7.5m、8.0m、8.5m、9.0m、9.5m、10.0m）。根据现场的应用环境需要，探头所带电缆可配不锈钢铠装管(外加聚四氟管（耐高温350℃）)，以保护电缆不受损坏和防止过线孔漏油。

技术指标
■ 被测目标材料：AISI 4140钢（42CrMo4）
■ 电源：-23～-27VDC（-2～-18VDC或-4～-20VDC输出）；22～26VDC（4～20mA输出）；±12～±15VDC（0～5V或-5～+5V或-10～+10V输出）
■ 频响：0～10KHz
■ 温度范围：-25～85℃
■ 本安设计
● 安装方式选择
■ 底板螺钉安装
■ 35mm标准导轨安装
● 使用注意事项
■ 为保证每套传感器都工作在线性状态，每个前置器应匹配对应的探头规格，如前置器标牌上有11mm字样，它只能匹配Φ11探头；
■ 前置器标牌上标注了前置器对应的系统电缆长度，即探头电缆长度与延伸电缆长度之和；
■ 前置器标牌上标注了前置器的灵敏度及输出方式，不同探头规格、不同输出方式的前置器的灵敏度不同；
■ 前置器有错误接线保护（容错保护）；
■ 前置器的消耗电流﹤10mA（负电源型，正负电源型）；
■ 前置器线性起始点为-2.00V；
■ 前置器输出纹波＜10mV（P-P）（负电源型，正负电源型）
