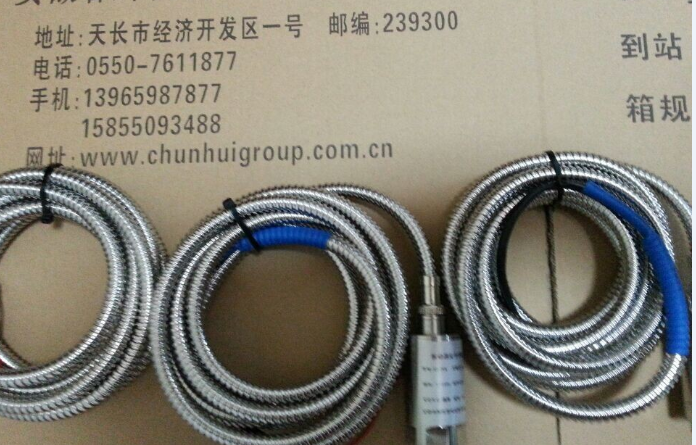

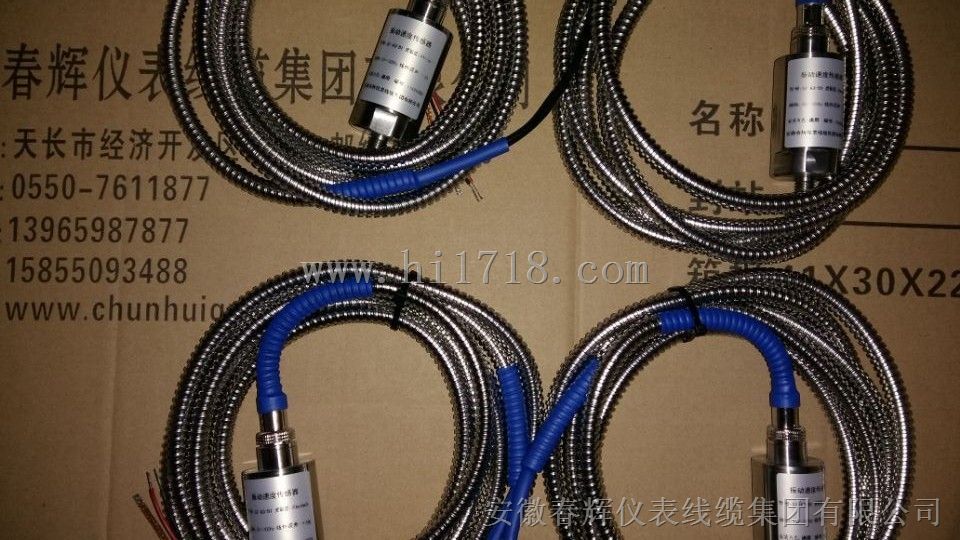

XH-VSG-2I-A03-B01-C01一体化振动变送器

主要用于对汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械的振动监测。对于机壳振动，轴瓦振动，转子的不平衡、不对中，机件松动，滚动轴承损坏，齿轮损坏等原因引起的振动变化能够进行时时测量。一体化振动变送器可将振动的速度有效值或振动位移的峰峰值，转换为（两线制或三线制的4-20mA电信信号）输出，可连接（PLC；DCS系统现场显示）特别适合恶劣环境的长期状态监测。

1141 (3).png 技术指标

振动速度传感器、精密测量电路集成在一起,实现了传统的“传感器十变送器”模式的振动测量系统的功能,实现了经济型高振动测量系统,该变送器可直接连接DCS、PLC或其它系统,是风机、水泵等工厂设备振动测量的理想选择。
安装位置：垂直或者水平安装于被测振动点上，变送器底部用M10螺钉固定。
技术参数：
灵敏度: 20mv/mm/s5%、30mv/mm/s5%、50mv/mm/s5%
2. 频率响应：5 ～ 500 Hz
3. 自振频率：10Hz
4. 测量范围：1、0～10mm/s、0～20mm/s、0～50mm/s
2、0～100um、0～200um、0～500um
5. 输出电流：4～20mA
6. 输出阻抗：≤500Ω

量程范围A□□：
01——0～100μm； 02——0～200μm ； 03——0～500μm（振动位移）
04——0～10.0mm/S； 05——0～20.0mm/S；06——0～50.0mm/S（振动烈度）

安徽春辉仪表线缆集团有限公司

XH-VSG-2I-A03-B01-C01一体化振动变送器

频率范围

速度：10-1000Hz；位移：10-500Hz

量程

速度真有效值：0-10mm/s；0-20mm/s；可选定制
位移峰峰值：0-100μm；0-200μm；可选定制

输出方式

4-20mA两线制（可选三线制，或电压输出1-5VDC三线制）

输出负载电阻

0~500Ω（电压输出时0~250Ω）

供电电压

9~32VDC

工作温度

-10~80℃

安装方式

垂直或水平

量程范围A□□：
01——0～100μm； 02——0～200μm ； 03——0～500μm（振动位移）
04——0～10.0mm/S； 05——0～20.0mm/S；06——0～50.0mm/S（振动烈度）

客服中心

安徽春辉仪表线缆集团有限公司

XH-VSG-2I-A03-B01-C01一体化振动变送器

频率范围

速度：10-1000Hz；位移：10-500Hz

量程

速度真有效值：0-10mm/s；0-20mm/s；可选定制位移峰峰值：0-100μm；0-200μm；可选定制

输出方式

4-20mA两线制（可选三线制，或电压输出1-5VDC三线制）

输出负载电阻

0~500Ω（电压输出时0~250Ω）

供电电压

9~32VDC

工作温度

-10~80℃

安装方式

垂直或水平

量程范围A□□： 01——0～100μm； 02*——0～200μm ； 03——0～500μm（振动位移） 04——0～10.0mm/S； 05*——0～20.0mm/S；06——0～50.0mm/S（振动烈度）

客服中心

速度真有效值：0-10mm/s；0-20mm/s；可选定制
位移峰峰值：0-100μm；0-200μm；可选定制

量程范围A□□：
01——0～100μm； 02——0～200μm ； 03——0～500μm（振动位移）
04——0～10.0mm/S； 05——0～20.0mm/S；06——0～50.0mm/S（振动烈度）
