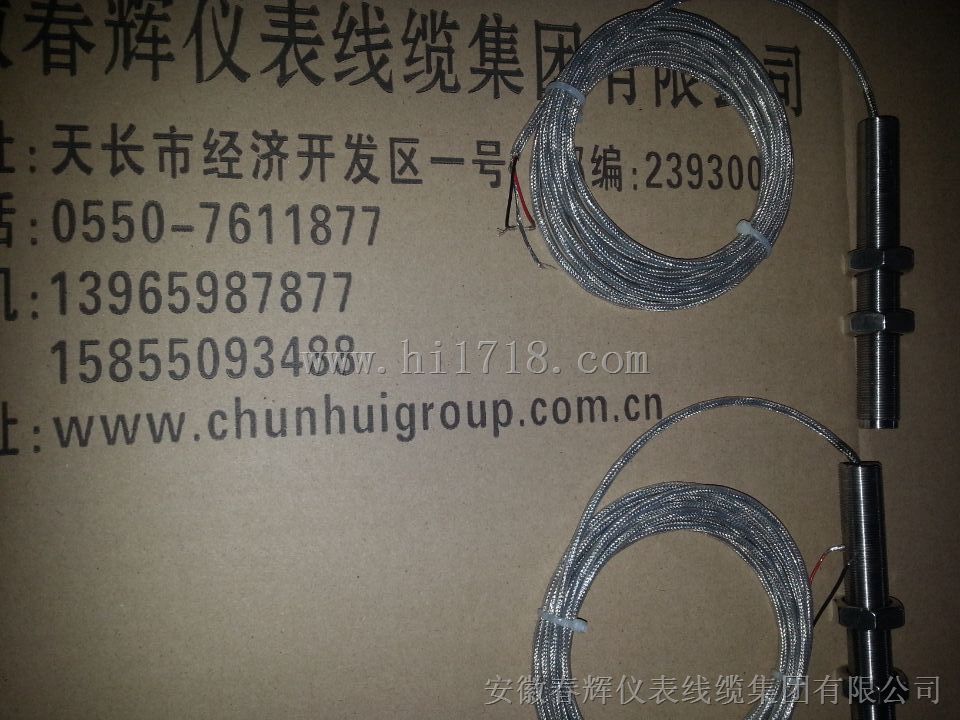

- 产品名称：SM-10/12/14/16转速探头
- 产品型号：SM-10/12/14/16转速探头
- 所属类别：车用仪表 > 转速表
- 发布时间：2015-07-24
- 已获点击：732
详细说明
| 类型 | 转速传感器 | 品牌 | |
| 型号 | SM-10/12/14/16转速探头 |
SM-16磁电转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
二、技术参数
1、输出波形：近似正弦波（≥50r/min时）
2、输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、测量范围：50～5000Hz
4、使用时间：连续使用
5、工作环境：温度-20～+60?C
6、输出形式：X12K4P四芯插头
7、外形尺寸：外径M16×1 总长120mm(总长可根据用户定制)
8、重量：约100g（不计输出导线）
三、外形图：
四、使用注意事项
１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
五、单机成套
１、ＳＭ－16磁电转速传感器 １只
２、说明书 １份
３、合格证 １份
